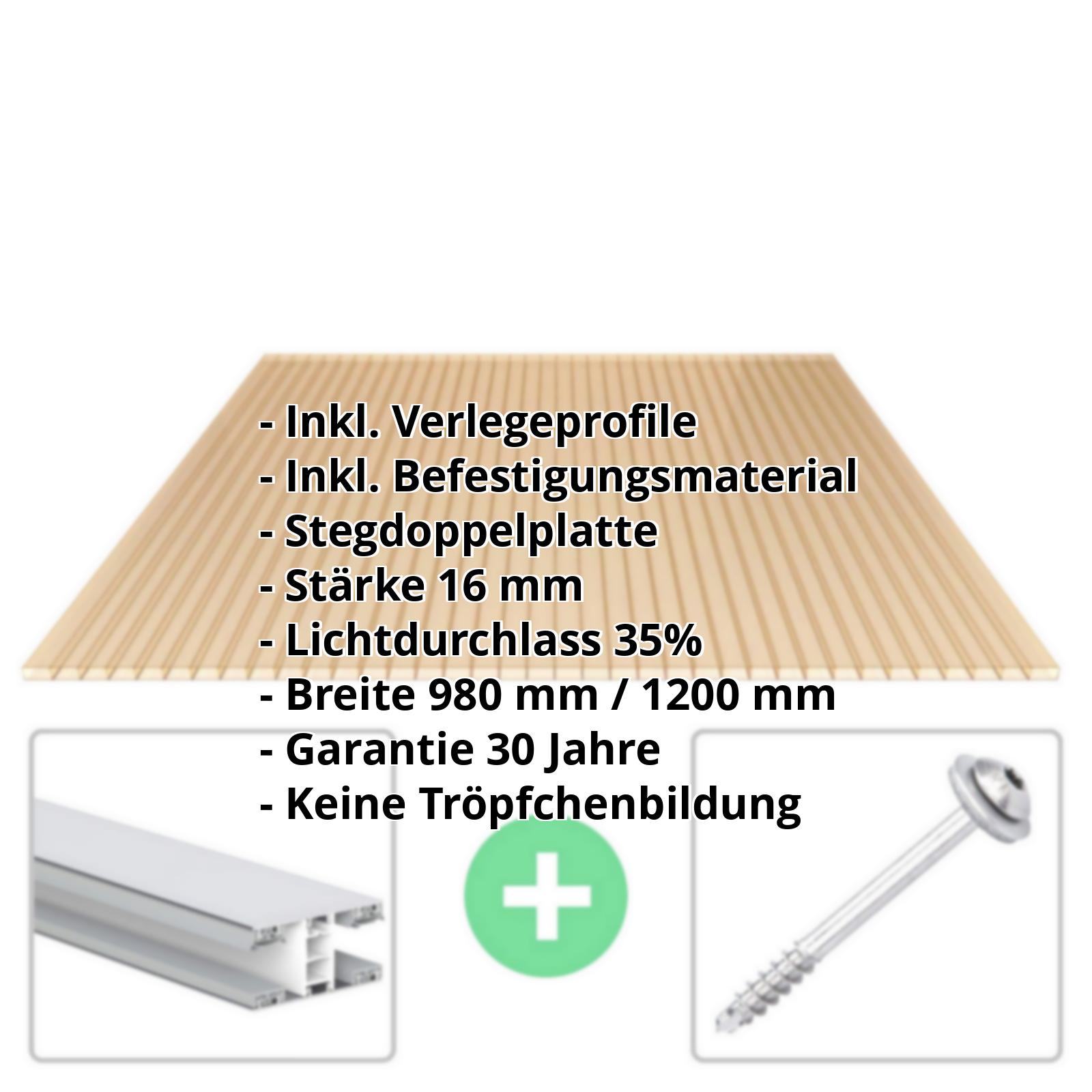

Diese Stegdoppelplatte / Doppelstegplatte mit einer Stärke von 16 mm ist auch unter der Bezeichnung VLF-SDP16-AC bekannt. Diese Acrylglas Stegplatte ist in der Farbe Bronze mit einem Lichtdurchlass von ca. 35% in Längen von 2 bis 7 m erhältlich. Die Platten werden auf Maß Zentimetergenau in der Länge zugeschnitten. Die Abrechnung erfolgt in vollen Längen, bei Zuschnitt werden Reststücke mitgeliefert. Die Plattenbreite beträgt 980 mm.
Acrylglas Stegplatten / Hohlkammerplatten sind komplett UV-beständig, vergilben und verspröden nicht. Die hohe Transparenz garantiert höchste Lichtdurchlässigkeit. Acrylglas ist sehr bruchfest, witterungsbeständig, hagelfest (Nicht bei extreme Wetterbedingungen - Siehe Garantie) und normal entflammbar. AC Doppelstegplatten werden als Dacheindeckung für Hallen, Gewächshäuser, Schuppen, Terrassenüberdachungen und Carports sowie auch vertikal für Wände verbaut.
Die bronzefarbene Tönung der Stegplatten schafft Schatten (ähnlich einer Sonnenbrille). Oberseite mit AntiDrop Beschichtung (keine Tröpfchenbildung).
Auf Acrylglas Stegplatten gewährt der Hersteller 10 Jahre Garantie auf Lichtdurchlässigkeit, Hagelbeständigkeit (Nicht bei extreme Wetterbedingungen - Siehe Garantiebedingungen), Steifigkeit, Festigkeit und 30 Jahre auf UV-Stabilität.
Erste Platte mit Profil = 1070 mm, jede folgende Platte mit Profil + 1010 mm
Zwischenmaße durch bauseitigem Sägen zu erreichen.
Das Mendiger Verlegeprofil ist ein 60 mm breites Profilsystem aus einem Mix von Aluminium und hochwertigem PVC, das durch das Klick-System sehr einfach montiert werden kann. Dieses Verbindungssystem ist in der Farbe Blank Aluminium mit weißen Mittelsteg in Längen von 2,00 - 7,02 m für 10 mm bis 32 mm starke Stegplatten und Massivplatten erhältlich. Die Mittelprofile bestehen aus 2 Teile (Unter- und Oberprofil), die Randprofile aus 3 Teile (Unter- und Oberprofil sowie Randteil zum Einschieben).
Diese Verlegeprofile werden für die Montage von Stegplatten und Massivplatten benötigt. Da diese Platten durch ihre Ausdehnung nicht direkt verschraubt werden sollten, werden sie in Verlegeprofile geschoben. Das Verbindungssystem wiederum wird auf die Unterkonstruktion geschraubt.
Das Klick-System verspricht eine sehr einfache Montage, da nur das Unterprofil festgeschraubt wird und das Oberprofil rauf geklickt wird. Dieses langlebige Profilsystem hat vormontierte Dichtungen, der das Wasser abwehrt und die Platten schützt.
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
In diesem Sparpaket sind folgende Artikel enthalten:
| 3 x Stegplatten |
| 2 x Mittelprofile Mendiger |
| 2 x Randprofile Mendiger |
| 3 x Abschlussprofile oberseite (Farbe Blank) |
| 3 x Abschlussprofile unterseite (Farbe Blank) |
| 4 x Bremswinkel (Farbe Blank) |
| 4 x Schrauben für Bremswinkel |
| 100 x Schrauben für Holzunterkonstruktion |
| Aluminium Klebeband für die Oberseite der Stegplatten |
| Zustand | Neu |
| Ausführung | Dach- und Wandplatte |
| Plattenbreite | 980 mm |
| Länge | 2000 mm |
| Gewicht (ca.) | 4,20 kg/m² |
| Material | Acrylglas |
| Stärke | 16 mm |
| Beschichtung | AntiDrop Beschichtung (einseitig!): an Oberseite = Wasserabweisend | an Untersei |
| Struktur | Stegdoppel |
| Farbe | Bronze |
| Einsatzbereich | Terrassen, Carport, Pergolen, Hallen uvm. |
| Garantie | 30 Jahre UV-Beständigkeit | 10 Jahre Lichtdurchlässigkeit, Hagelbeständigkeit |
| Garantie | 30 Jahre |
| Dachneigung | min. 10° (17,45 cm/m) |
| Unterstützungsabstand (ca.) | 6,00 m (Belastung max. 75 kg/m²) |
| Verlegerichtung | L-R / R-L möglich |
| Kammerbreite | 32 mm |
| Eigenschaft | Sehr bruchfest, ausgezeichnete UV-Beständigkeit |
| Lichtdurchlass | 35 % |
| Besonderheit | AntiDrop |
| K-Wert | 2,80 W/m²K |
| Verlegeprofil | Mendiger Profil |
| Montage | Klicksystem |
| Farbe | Blank Aluminium |
| Inhalt | Mittelprofile, Randprofile, Bremswinkel, Abschlussprofile, Klebeband, Schrauben |
| Titel | Lichtpaltten |
| Titel | Verlegeprofile |
| Gesamtbreite | 3,09 m |
| UV-Beständig | Ja |
| UV-Schutz | Ja |
| Temparaturbeständig | Bis 100° |
| Verarbeitungstemperatur | Ab 5° |
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
Auf Wunsch schneiden wir diese Lichtplatten in der Länge bereits auf Ihr gewünschtes Maß zu. Dies können Sie oben notieren. Unsere Maschinen können keine schräge Schnitte oder in die Breite vornehmen, jedoch können Sie diese Platten selber vor Ort zuschneiden.
Benutzen Sie hierfür eine Kreissäge mit einem ungeschränkten Vielzahlzahn Sägeblatt für Hartmetalle. Ein Ausbrechen der Schnittkanten wird durch einen Anschlag verhindert.
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
Zur Platte zeigende Konstruktionsteile müssen hell sein, damit keine gefährliche Hitze entstehen kann, die eine Verformung oder Verfärbung der Platten zur Folge hat. Hierzu eignet sich helle Dispersionsfarbe oder Aluklebefolie.
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
An Traufe, First oder Wandanschluss muss eine Belüftung von mind. 300 cm²/lfdm freier Querschnitt vorhanden sein, damit keine gefährliche Hitze entstehen kann, die eine Verformung oder Verfärbung der Platten zur Folge hat.
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
Die Befestigung erfolgt mit dem Mendiger Profil, das ebenfalls in diesem Sparpaket enthalten ist. Die Montageprofilen sind nicht selbsttragend und müssen auf Längsbalken befestigt werden.
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
 |
Befestigung mit Mendiger Verlegeprofil |
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
Alle hier genannten Empfehlungen entsprechen dem derzeitigen Stand der Entwicklung. Die richtige und technisch einwandfreie Anwendung der Produkte sowie die Beachtung der gültigen Unfallverhütungsvorschriften und während der Montage unterliegen nicht unserer Kontrolle. Erkennbare Beschädigungen- oder Materialfehler müssen vor der Bearbeitung bzw. Verlegung unverzüglich dem Lieferanten gemeldet werden. Eine Reklamation solcher Mängel ist nach der Montage nicht mehr möglich.
Güten und Maße bestimmen sich nach den DIN- und EN-Normen bzw. Werkstoffblättern; mangels solcher gilt der Handelsbrauch. Bezugnahmen auf Normen, Werkstoffblätter oder Werks-Prüfbescheinigungen sind keine Zusicherung von Eigenschaften und Garantien, ebenso wenig Konformitätserklärungen, Herstellererklärungen und entsprechende Kennzeichnungen wie CE und GS. Ob eine Zulässigkeit, ausreichende Tragfähigkeit und/oder Eignung der Ware für den geplanten Einsatz des Käufers vorliegt, unterliegt nicht der Kontrolle des Verkäufers. Benötigt oder wünscht der Käufer, z.B. aufgrund behördlicher Auflagen, für Waren mit beschränktem Nachweis oder für Waren für die es weder technische Baubestimmungen noch allgemein anerkannte Regeln der Technik gibt, Prüfzeugnisse, prüffähige statische Berechnungen, Zustimmungen im Einzelfall und/oder Änderungen an der Ware, so gehen diese Kosten zu Lasten des Käufers.
Achtung: Lichtplatten nach Lieferung und während der Montage zu keiner Zeit im Stapel in der Sonne liegen lassen! Hierdurch können sich die Platten verfärben und verformen.
|
Lichtplatten Komplett |
|
|
Allgemeine Verlegehinweise |
|
|
Verlegeprofil Mendiger |
|
|
Garantie |
|
|
Reinigungshandbuch |
|
Produktdatenblatt |
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
