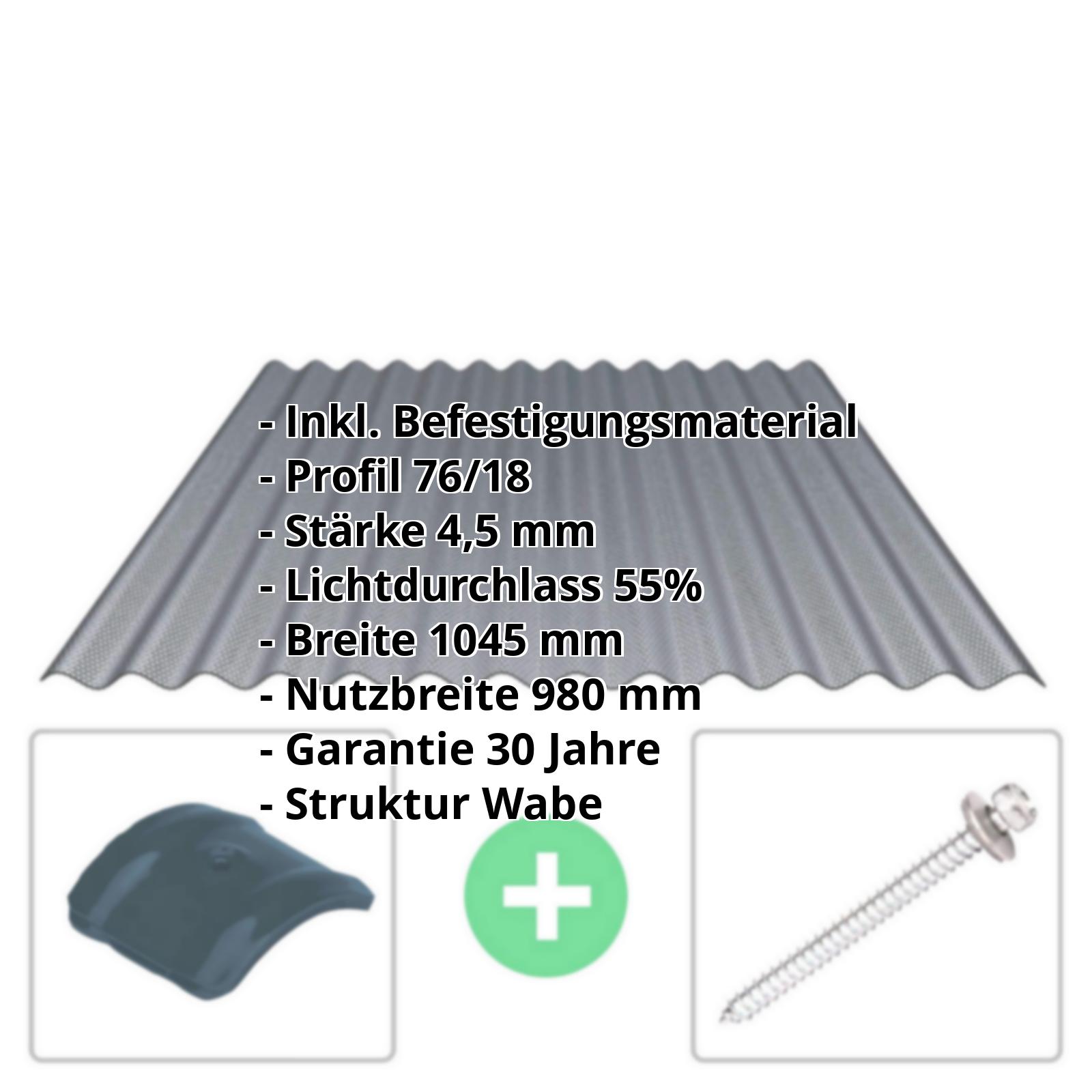

Acrylglas Wellplatte | 76/18 | Sparpaket | 4,50 mm | Perlgrim Grau | Wabenstruktur | Breite 3,01 m | Länge 2,00 m

Acrylglas Wellplatte | 76/18 | Sparpaket | 4,50 mm | Perlgrim Grau | Wabenstruktur | Breite 3,01 m | Länge 2,00 m #3

Acrylglas Wellplatte | 76/18 | Sparpaket | 4,50 mm | Perlgrim Grau | Wabenstruktur | Breite 3,01 m | Länge 2,00 m #4

Acrylglas Wellplatte | 76/18 | Sparpaket | 4,50 mm | Perlgrim Grau | Wabenstruktur | Breite 3,01 m | Länge 2,00 m #5

Acrylglas Wellplatte | 76/18 | Sparpaket | 4,50 mm | Perlgrim Grau | Wabenstruktur | Breite 3,01 m | Länge 2,00 m #6

Acrylglas Wellplatte | 76/18 | Sparpaket | 4,50 mm | Perlgrim Grau | Wabenstruktur | Breite 3,01 m | Länge 2,00 m #7

Achtung: Sparpaket besteht aus 3 Platten und dem Befestigungsmaterial

Kauf auf Rechnung

Schnelle Lieferung

Keine Schnittkosten

Zubehör im Sparpaket

Gesamtbreite

Länge

Beschreibung

Acrylglas Wellplatte 76/18

Diese Lichtplatte mit einer Stärke von 4,5 mm ist auch unter der Bezeichnung VLF-76/18 Athermic bekannt. Diese Wellplatte ist in der Farbe Grau mit einem Lichtdurchlass von ca. 55% in Längen von 2 bis 6 m erhältlich. Die Platten werden auf Maß Zentimetergenau in der Länge zugeschnitten. Die Abrechnung erfolgt in vollen Längen, bei Zuschnitt werden Reststücke mitgeliefert. Die Plattenbreite beträgt 1045 mm, die Nutzbreite 980 mm.

Einsatzbereich

Einschalige Acrylglas Platten sind komplett UV-beständig, vergilben und verspröden nicht. Die hohe Transparenz garantiert höchste Lichtdurchlässigkeit. Acrylglas ist sehr bruchfest, witterungsbeständig, hagelfest (Nicht bei extreme Wetterbedingungen - Siehe Garantie) und normal entflammbar. AC Wellplatten eignen sich als Terrassenüberdachungen, Carports, Gewächshäuser, Verandas usw.

Besonderheit

Unterseite mit 3D-Wabenstruktur mit Lichtstreuungseffekt. Mit 4,5 mm dickste Platte im Sortiment. Passend in Kombination mit Weckman Wellbleche Profil 18/1064 (W-1/1064) aus Stahl oder Aluminium.

Garantie

Auf einschalige Acrylglas Wellplatten gewährt der Hersteller 10 Jahre Garantie auf Lichtdurchlässigkeit, Hagelbeständigkeit (Nicht bei extreme Wetterbedingungen - Siehe Garantiebedingung), Steifigkeit, Festigkeit und 30 Jahre auf UV-Stabilität.

Deckbreite

Erste Platte = 1045 mm, jede folgende Platte + 980 mm

Zwischenmaße durch bauseitigem Sägen zu erreichen.

Inhalt

3 x Lichtplatten
100 x Kalotten
100 x Schrauben für Holzunterkonstruktion

Technische Details

Ausführung	Dach- und Wandplatte
Dachneigung	min. 7° (12,22 cm/m)
Eigenschaft	Sehr bruchfest, ausgezeichnete UV-Beständigkeit
Einsatzbereich	Terrassen, Carport, Pergolen, Hallen uvm.
Farbe	Perlgrim Grau
Garantie	30 Jahre UV-Beständigkeit \| 10 Jahre Lichtdurchlässigkeit, Hagelbeständigkeit
Gesamtbreite	3,01 m
Lichtdurchlass	ca. 55 %
Länge	2000 mm
Marke	VLF
Material	Acrylglas
Montagebedarf	Hochsicke: ca. 10 Schrauben (6,5 x 50 mm) und Kalotten p/m²
Nutzbreite	980 mm
Plattenbreite	1045 mm
Profil	Welle
Profilhöhe	18 mm
Struktur	Wabe
Stärke	4,50 mm
Stützabstand	1,00 m (Belastung max. 75 kg/m²)
Stützabstand Wand	1,30 m (Belastung max. 75 kg/m²)
Temparaturbeständig	Bis 100°
UV-Beständig	Ja
UV-Schutz	Ja
Verarbeitungstemperatur	Ab 5°
Verlegerichtung	Links-rechts / Rechts-links möglich
Zustand	Neu

Montage

Lagerung

Achtung: Lichtplatten nach Lieferung und während der Montage zu keiner Zeit im Stapel in der Sonne liegen lassen! Hierdurch können sich die Platten verfärben und verformen.

Zuschnitte

Auf Wunsch schneiden wir diese Lichtplatten in der Länge bereits auf Ihr gewünschtes Maß zu. Dies können Sie oben notieren. Unsere Maschinen können keine schräge Schnitte oder in die Breite vornehmen, jedoch können Sie diese Platten selber vor Ort zuschneiden. Benutzen Sie hierfür eine Kreissäge mit einem ungeschränkten Vielzahlzahn Sägeblatt für Hartmetalle. Ein Ausbrechen der Schnittkanten wird durch einen Anschlag verhindert.

Bohrung

Glatte Bohrlöcher sind wichtig, damit sich an dieser Stelle keine Risse bilden. Die Löcher sollten ca. 5 mm größer sein als die verwendeten Schrauben, damit die Platten sich ausdehnen können. Sofern Alu-Kalotten zum Einsatz kommen, beträgt der Bohrdurchmesser 14 mm. Bitte Stufen- oder Kegelbohrer verwenden.

Vorbereitung der Unterkonstruktion

Zur Platte zeigende Konstruktionsteile müssen hell sein, damit keine gefährliche Hitze entstehen kann, die eine Verformung oder Verfärbung der Platten zur Folge hat. Hierzu eignet sich helle Dispersionsfarbe oder Aluklebefolie.

Zubehör

An Traufe, First oder Wandanschluss muss eine Belüftung von mind. 300 cm²/lfdm freier Querschnitt vorhanden sein, damit keine gefährliche Hitze entstehen kann, die eine Verformung oder Verfärbung der Platten zur Folge hat.

Verschraubung

Die Befestigung erfolgt mit Kalotten und Schrauben auf der Hochsicke.

Befestigung auf der Hochsicke mit Schrauben und Kalotten.

Bedarf pro m²*
10 x Kalotten
10 x Schrauben

Achtung: Für detaillierte Informationen mit deutlichen Anweisungen aller Punkte verweisen wir ausdrücklich auf die Montageanleitung unter “Downloads”.

* Keine Haftung: Bitte beachten Sie, dass je nach Windlast- oder Schneezone die Angaben abweichen können. Genaue Angaben kann Ihnen Ihr Statiker machen.
