Trapezblech PS20/1100TW | 35 µm Mattpolyester | Wand | Stahl 0,50 mm | 23 - Dunkelgrau

  • Trapezblech PS20/1100TW | 35 µm Mattpolyester
  • Trapezblech PS20/1100TW | 35 µm Mattpolyester
  • Trapezblech PS20/1100TW | 35 µm Mattpolyester
  • Trapezblech PS20/1100TW | 35 µm Mattpolyester
  • Youtube Playicon
  • Youtube Playicon
  • Trapezblech PS20/1100TW | 35 µm Mattpolyester
  • Trapezblech PS20/1100TW | 35 µm Mattpolyester
  • Trapezblech PS20/1100TW | 35 µm Mattpolyester
  • Trapezblech PS20/1100TW | 35 µm Mattpolyester
  • Youtube Playicon
  • Youtube Playicon
> 1 m²15,10 €
> 51 m²13,89 €
> 101 m²13,82 €
> 201 m²12,76 €
> 301 m²12,38 €
> 401 m²11,93 €
> 501 m²11,63 €
Größere Mengen
<br />Ihr Preis wird berechnet!
Ihr Preis wird berechnet!

0,17 m²

2,57(inkl. MwSt.)

+

Verpackungsk. < 53 m²
20,00 €
49,90 €

1 – 3 Wochen
Artikel-Nr
515023W20LA
Hersteller
Weckman

  • Keine Schnittkosten
  • Keine Zuschläge
  • Made in Germany
  • Kauf auf Rechnung
Weckman - Made in Germany

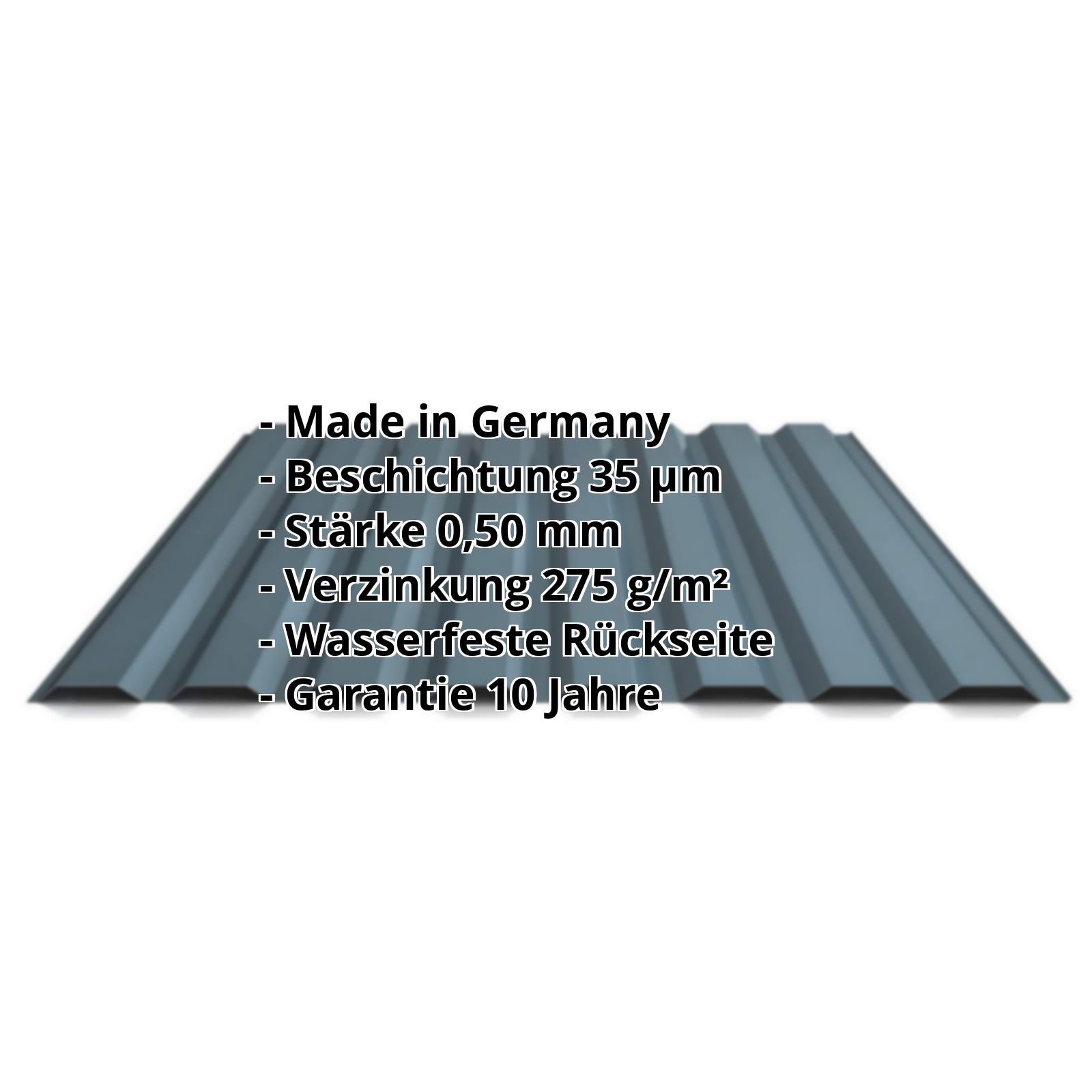

Trapezblech PS20/1100TW

Das Trapezprofil PS20/1100TW aus Stahl hat eine Höhe von 20 mm, eine Nutzbreite von 1100 mm, eine Stärke von 0,50 mm und wiegt ca. 4,80 kg/m². Diese Trapezbleche werden auf Maß bis 9 m produziert.

Einsatzbereich

Das Wandblech (auch als Trapezblech 20/138 bezeichnet) sollte nicht als Dachblech benutzt werden, da dieses zum Schutz vor Wasser keine Rille im Längsstoß (Antikapillarrille) wie das Dachblech hat. Trapezplatten eignen sich als Wandverkleidung für Schuppen, Scheunen, Carports usw.

Beschichtung

Mattpolyester bietet unter normalen Bedingungen einen sehr guten Korrosionschutz und schützt vor Witterungseinflüssen. Oberfläche glatt und nicht glänzend.

Garantie

Auf diese 1. Wahl Weckman Trapezbleche made in Germany gewährt der Hersteller 10 Jahre Garantie auf Durchrostung und Beschichtung.

Deckbreite

1 Platte = 1135 mm, jede folgende Platte + 1100 mm

Beispiel:
1 Platte = 1135 mm
2 Platten = 2235 mm
3 Platten = 3335 mm
usw.

Zwischenmaße durch bauseitigem Sägen zu erreichen.

FAQ

Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.

Zur FAQ Seite

Artikel Technische Details Bild
Ausführung Wandplatte
Qualität 1. Wahl
Profil Trapez
Profilhöhe 20 mm
Plattenbreite 1135 mm
Nutzbreite 1100 mm
Länge 150 mm - 9000 mm
Gewicht (ca.) 4,80 kg/m²
Material Stahl
Verzinkung 275 g/m²
Stärke 0,50 mm
Beschichtung 35 µm Mattpolyester
Struktur Leicht rau, matt
Farbe Dunkelgrau (ähnlich RAL 7024)
Anti-Tropf Vlies Ohne
Rückseite Grauweiß
Brandklasse A1
Einsatzbereich Anspruchsvollere atmosphärische Bedingungen
Garantie 10 Jahre Durchrostung und Beschichtung
Garantie 10 Jahre
Unterstützungsabstand 1,50 m (Belastung 100 kg/m² und L/150 - siehe Belastungstabelle)
Verlegerichtung L-R / R-L möglich

FAQ

Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.

Zur FAQ Seite

Zuschnitte

Unsere im Werk auf Maß geschnittenen Profilbleche benötigen keine zusätzliche Versiegelung der Schnittkanten. Werden Längs- oder Breitenschnitte bauseitig durchgeführt, empfehlen wir die Nachbehandlung der Schnittkanten mit Reparaturfarbe.
Um die Verzinkung der Profilbleche an den Schnittkanten nicht zu beschädigen, sollten Sie zum Zuschneiden Geräte verwenden, die keine Hitze entwickeln. Elektroknabber, Stichsäge, Elektroblechschere oder Handblechescheren sind hier empfohlen. Alu-Bleche können auch mit einem Winkelschleifer mit spezieller Trennscheibe zugeschnitten werden.

Verschraubung

Die Befestigung erfolgt mit Schrauben in der Tiefsicke.
Vor allem für größere Objekte empfehlen wir die Berechnung von Lasten Wind entsprechend der geltenden Windzonen von einem fachlich qualifizierten Bauplaner durchführen zu lassen. Anhand der statischen Berechnung kann dieser das richtige Profil und Blechstärke sowie die Größe und Anzahl der Befestigungmittel bestimmen.

Achtung: Bitte achten Sie darauf, dass Säge- und Bohrspäne sofort nach der Montage sorgfältig entfernt werden!

Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.

Befestigung in der Tiefsicke mit Schrauben Befestigung in der Tiefsicke mit Schrauben (ca. 6 p/m²)*

* Keine Haftung: Bitte beachten Sie, dass je nach Windlast- oder Schneezone die Angaben abweichen können. Genaue Angaben kann Ihnen Ihr Statiker machen.

FAQ

Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.

Zur FAQ Seite

Alle hier genannten Empfehlungen entsprechen dem derzeitigen Stand der Entwicklung. Die richtige und technisch einwandfreie Anwendung der Produkte sowie die Beachtung der gültigen Unfallverhütungsvorschriften und während der Montage unterliegen nicht unserer Kontrolle. Erkennbare Beschädigungen- oder Materialfehler müssen vor der Bearbeitung bzw. Verlegung unverzüglich dem Lieferanten gemeldet werden. Eine Reklamation solcher Mängel ist nach der Montage nicht mehr möglich.

Güten und Maße bestimmen sich nach den DIN- und EN-Normen bzw. Werkstoffblättern; mangels solcher gilt der Handelsbrauch. Bezugnahmen auf Normen, Werkstoffblätter oder Werks-Prüfbescheinigungen sind keine Zusicherung von Eigenschaften und Garantien, ebenso wenig Konformitätserklärungen, Herstellererklärungen und entsprechende Kennzeichnungen wie CE und GS. Ob eine Zulässigkeit, ausreichende Tragfähigkeit und/oder Eignung der Ware für den geplanten Einsatz des Käufers vorliegt, unterliegt nicht der Kontrolle des Verkäufers. Benötigt oder wünscht der Käufer, z.B. aufgrund behördlicher Auflagen, für Waren mit beschränktem Nachweis oder für Waren für die es weder technische Baubestimmungen noch allgemein anerkannte Regeln der Technik gibt, Prüfzeugnisse, prüffähige statische Berechnungen, Zustimmungen im Einzelfall und/oder Änderungen an der Ware, so gehen diese Kosten zu Lasten des Käufers.

Montageanleitungen

Montageanleitung Hilfestellung Schraubenbedarf Hilfestellung Schraubenbedarf
Montageanleitung Profilbleche Komplett Profilbleche Komplett
Montageanleitung Allgemeine Verlegeanleitung Allgemeine Verlegeanleitung
Montageanleitung Die richtige Be- und Entlüftung Die richtige Be- und Entlüftung
Montageanleitung Trapezbleche Dach Trapezbleche Dach
Montageanleitung Trapezbleche Wand Trapezbleche Wand
Montageanleitung Anti-Tropf Schutz Anti-Tropf Schutz
Montageanleitung Zubehörteile Zubehörteile
Durchführungsmanschetten Durchführungsmanschetten

Dokumente

Garantie Trapezbleche Garantie
Garantie Trapezbleche Belastungstabellen

Produktdatenblatt

Garantie Pfannenbleche Produktdatenblatt

FAQ

Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.

Zur FAQ Seite

Trapezblech PS20/1100TW

Das Trapezprofil PS20/1100TW aus Stahl hat eine Höhe von 20 mm, eine Nutzbreite von 1100 mm, eine Stärke von 0,50 mm und wiegt ca. 4,80 kg/m². Diese Trapezbleche werden auf Maß bis 9 m produziert.

Einsatzbereich

Das Wandblech (auch als Trapezblech 20/138 bezeichnet) sollte nicht als Dachblech benutzt werden, da dieses zum Schutz vor Wasser keine Rille im Längsstoß (Antikapillarrille) wie das Dachblech hat. Trapezplatten eignen sich als Wandverkleidung für Schuppen, Scheunen, Carports usw.

Beschichtung

Mattpolyester bietet unter normalen Bedingungen einen sehr guten Korrosionschutz und schützt vor Witterungseinflüssen. Oberfläche glatt und nicht glänzend.

Garantie

Auf diese 1. Wahl Weckman Trapezbleche made in Germany gewährt der Hersteller 10 Jahre Garantie auf Durchrostung und Beschichtung.

Deckbreite

1 Platte = 1135 mm, jede folgende Platte + 1100 mm

Beispiel:
1 Platte = 1135 mm
2 Platten = 2235 mm
3 Platten = 3335 mm
usw.

Zwischenmaße durch bauseitigem Sägen zu erreichen.

FAQ

Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.

Zur FAQ Seite

Artikel Technische Details Bild
Ausführung Wandplatte
Qualität 1. Wahl
Profil Trapez
Profilhöhe 20 mm
Plattenbreite 1135 mm
Nutzbreite 1100 mm
Länge 150 mm - 9000 mm
Gewicht (ca.) 4,80 kg/m²
Material Stahl
Verzinkung 275 g/m²
Stärke 0,50 mm
Beschichtung 35 µm Mattpolyester
Struktur Leicht rau, matt
Farbe Dunkelgrau (ähnlich RAL 7024)
Anti-Tropf Vlies Ohne
Rückseite Grauweiß
Brandklasse A1
Einsatzbereich Anspruchsvollere atmosphärische Bedingungen
Garantie 10 Jahre Durchrostung und Beschichtung
Unterstützungsabstand 1,50 m (Belastung 100 kg/m² und L/150 - siehe Belastungstabelle)
Verlegerichtung L-R / R-L möglich

FAQ

Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.

Zur FAQ Seite

Zuschnitte

Unsere im Werk auf Maß geschnittenen Profilbleche benötigen keine zusätzliche Versiegelung der Schnittkanten. Werden Längs- oder Breitenschnitte bauseitig durchgeführt, empfehlen wir die Nachbehandlung der Schnittkanten mit Reparaturfarbe.
Um die Verzinkung der Profilbleche an den Schnittkanten nicht zu beschädigen, sollten Sie zum Zuschneiden Geräte verwenden, die keine Hitze entwickeln. Elektroknabber, Stichsäge, Elektroblechschere oder Handblechescheren sind hier empfohlen. Alu-Bleche können auch mit einem Winkelschleifer mit spezieller Trennscheibe zugeschnitten werden.

Verschraubung

Die Befestigung erfolgt mit Schrauben in der Tiefsicke.
Vor allem für größere Objekte empfehlen wir die Berechnung von Lasten Wind entsprechend der geltenden Windzonen von einem fachlich qualifizierten Bauplaner durchführen zu lassen. Anhand der statischen Berechnung kann dieser das richtige Profil und Blechstärke sowie die Größe und Anzahl der Befestigungmittel bestimmen.

Achtung: Bitte achten Sie darauf, dass Säge- und Bohrspäne sofort nach der Montage sorgfältig entfernt werden!

Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.

Befestigung in der Tiefsicke mit Schrauben Befestigung in der Tiefsicke mit Schrauben (ca. 6 p/m²)*

* Keine Haftung: Bitte beachten Sie, dass je nach Windlast- oder Schneezone die Angaben abweichen können. Genaue Angaben kann Ihnen Ihr Statiker machen.

FAQ

Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.

Zur FAQ Seite

Alle hier genannten Empfehlungen entsprechen dem derzeitigen Stand der Entwicklung. Die richtige und technisch einwandfreie Anwendung der Produkte sowie die Beachtung der gültigen Unfallverhütungsvorschriften und während der Montage unterliegen nicht unserer Kontrolle. Erkennbare Beschädigungen- oder Materialfehler müssen vor der Bearbeitung bzw. Verlegung unverzüglich dem Lieferanten gemeldet werden. Eine Reklamation solcher Mängel ist nach der Montage nicht mehr möglich.

Güten und Maße bestimmen sich nach den DIN- und EN-Normen bzw. Werkstoffblättern; mangels solcher gilt der Handelsbrauch. Bezugnahmen auf Normen, Werkstoffblätter oder Werks-Prüfbescheinigungen sind keine Zusicherung von Eigenschaften und Garantien, ebenso wenig Konformitätserklärungen, Herstellererklärungen und entsprechende Kennzeichnungen wie CE und GS. Ob eine Zulässigkeit, ausreichende Tragfähigkeit und/oder Eignung der Ware für den geplanten Einsatz des Käufers vorliegt, unterliegt nicht der Kontrolle des Verkäufers. Benötigt oder wünscht der Käufer, z.B. aufgrund behördlicher Auflagen, für Waren mit beschränktem Nachweis oder für Waren für die es weder technische Baubestimmungen noch allgemein anerkannte Regeln der Technik gibt, Prüfzeugnisse, prüffähige statische Berechnungen, Zustimmungen im Einzelfall und/oder Änderungen an der Ware, so gehen diese Kosten zu Lasten des Käufers.

Montageanleitungen

Montageanleitung Hilfestellung Schraubenbedarf Hilfestellung Schraubenbedarf
Montageanleitung Profilbleche Komplett Profilbleche Komplett
Montageanleitung Allgemeine Verlegeanleitung Allgemeine Verlegeanleitung
Montageanleitung Die richtige Be- und Entlüftung Die richtige Be- und Entlüftung
Montageanleitung Trapezbleche Dach Trapezbleche Dach
Montageanleitung Trapezbleche Wand Trapezbleche Wand
Montageanleitung Anti-Tropf Schutz Anti-Tropf Schutz
Montageanleitung Zubehörteile Zubehörteile
Durchführungsmanschetten Durchführungsmanschetten

Dokumente

Garantie Trapezbleche Garantie
Garantie Trapezbleche Belastungstabellen

Produktdatenblatt

Garantie Pfannenbleche Produktdatenblatt

FAQ

Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.

Zur FAQ Seite

Für die Befestigung benötigen Sie:

Bei Tiefsicke:

  • Schrauben (ca. 6 p/m²)
