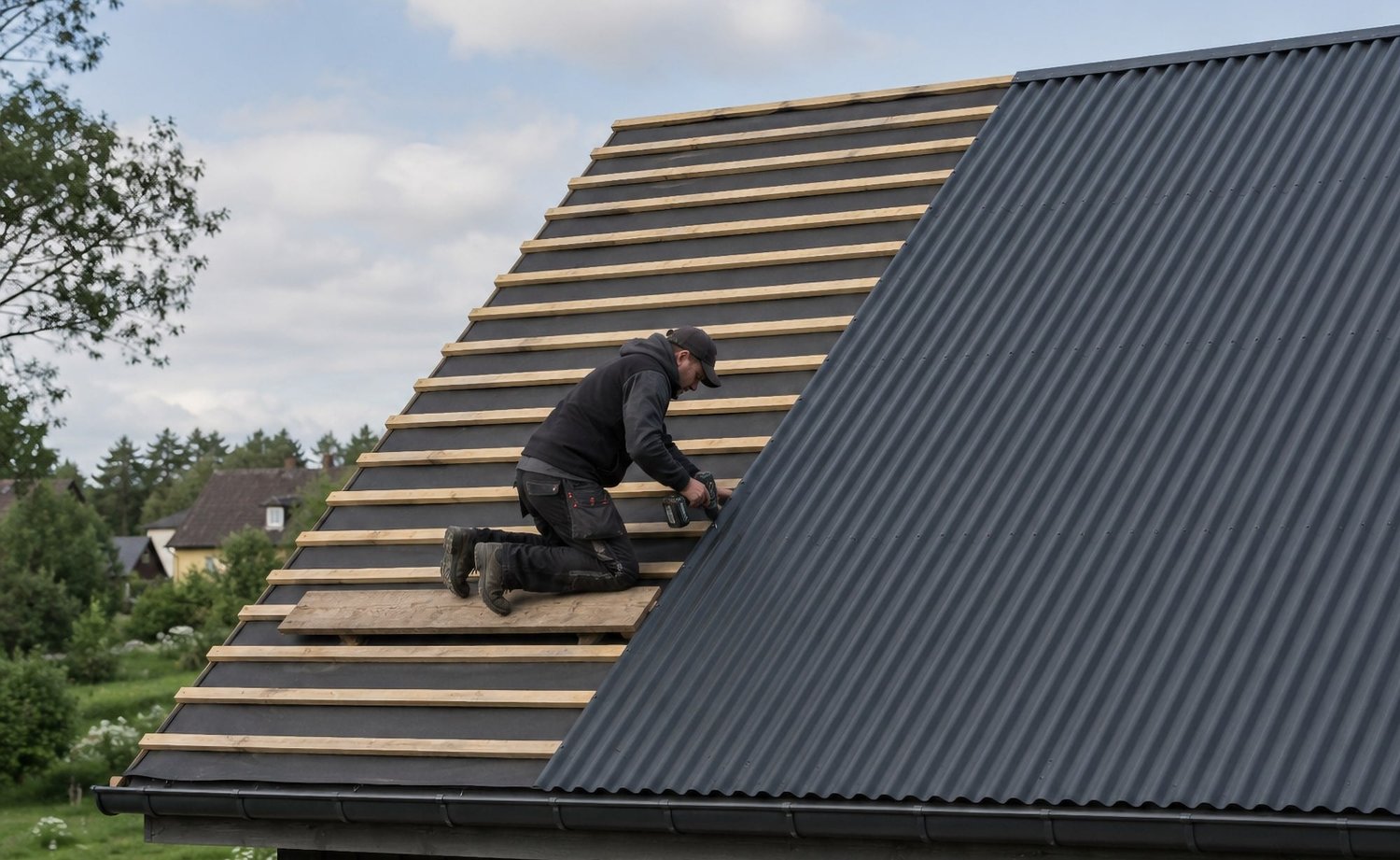

Wellblech verlegen: Schritt-für-Schritt-Anleitung für das Sinusprofil

Die Unterkonstruktion trägt das ganze Dach – sie muss tragfähig, eben und maßhaltig sein, bevor das erste Blech aufs Dach kommt. Der maximale Abstand der Auflager (Stützweite) richtet sich nach Blechstärke und Schnee-/Windlastzone; die verbindlichen Werte stehen in den Belastungstabellen des Weckman-Sinusprofils. Welche Unterkonstruktion zu welchem Aufbau passt, behandelt unser Beitrag Profilbleche: die richtige Unterkonstruktion im Detail.

• Auflagebreiten nach Weckman: 40 mm am Endauflager, 60 mm am Zwischenauflager – für Holz und Stahl gleichermaßen. Holzlattung vor der Montage auf Verdrehungen prüfen, Stahl korrosionsgeschützt, plan und geradlinig ausführen.
• Dachneigung prüfen: Weckman verlangt mindestens 10°; darunter muss grundsätzlich ein wasserführendes Unterdach eingebaut werden. Die reine Überdeckungstabelle beginnt zwar bei 3°, die Unterdach-Bedingung gilt trotzdem.
• Trauflinie ausschnüren und als Verlegebezugspunkt festlegen – sie ist die Basis für die gesamte Fläche. Den Überhang der Bleche in die Dachrinne dabei einrechnen.
• Überstände: An der Traufe sind ohne statischen Nachweis maximal 200 mm freier Überstand zulässig (Stahl; Aluminium-Profile 50–100 mm), an First und Ortgang maximal 70 mm. Aluminium zusätzlich: bei Untergurtbefestigung nach DIN EN 1090 maximal 8 m Bahnlänge, und je Meter Konstruktionslänge ±0,5 mm Bewegungsspiel einplanen.

Wellbleche sind robust – aber nicht gegen falsche Lagerung. Zwischen Anlieferung und Montage entscheidet sich, ob die Beschichtung makellos bleibt.

• Entladen: vom Stapel immer mit mindestens zwei Personen anheben und lange Tafeln hochkant zum Einbauort tragen. Nie über verlegte Flächen oder scharfe Kanten ziehen; bei Kran-Entladung Traversen und Kantenschutz verwenden.

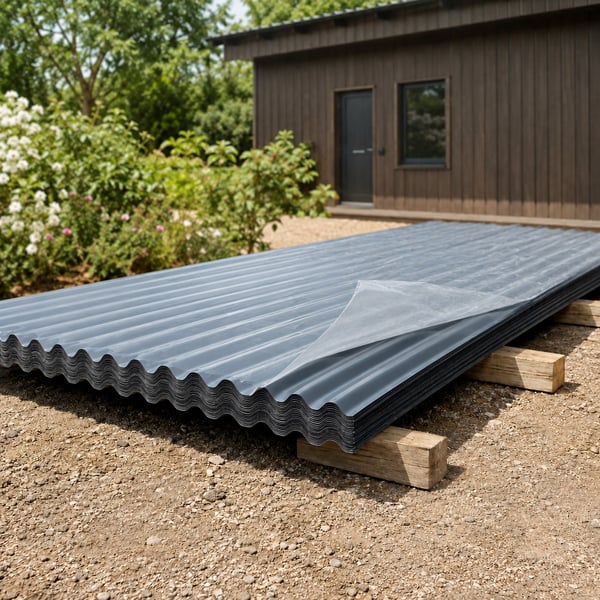

• Lagern: trocken, überdacht, auf Holzbalken mit leichter Schräglage, damit eingedrungenes Wasser ablaufen kann – nie direkt auf dem Boden. Dauert die Lagerung länger als 2 Wochen, die Tafeln einzeln belüftet aufstöckern.
• Verpackung & Folie: Die Transportverpackung ist keine Lagerverpackung – wenige Tage nach Anlieferung entfernen. Blankverzinkte Tafeln sofort verarbeiten oder einzeln belüftet lagern; Korrosionsschäden aus falscher Lagerung sind kein Reklamationsgrund. Vor der Montage müssen alle Verpackungs- und Schutzfolien herunter.
• Zuschneiden: ausschließlich kalt – mit Blechschere, Knabber oder Stichsäge; Alu zusätzlich mit spezieller Trennscheibe möglich. Späne sofort mit dem weichen Besen abfegen. Bei Zuschnitt auf Maß ab Werk entfällt dieser Punkt fast vollständig.

Das erste Blech entscheidet über die ganze Fläche – alle folgenden Tafeln richten sich an ihm aus. Ein schief gesetztes Startblech lässt sich später nicht mehr korrigieren.

• Entgegen der Hauptwetterrichtung beginnen: Wellblech ist beidseitig verlegbar – die Deckrichtung vor der Montage festlegen und, wenn baulich möglich, gegen die Wetterrichtung verlegen. Wind und Regen drücken dann über die Längsüberlappung hinweg statt hinein.
• Antikapillarrille richtig herumdrehen: Vor der Montage die erste Tafel so ausrichten, dass die Rille zur nächsten, auflappenden Platte zeigt – nur dann führt sie eingedrücktes Wasser windgeschützt ab.
• Exakt rechtwinklig zur Traufe ausrichten – die Unterkante an der ausgeschnürten Schnur, nicht nach Augenmaß und nicht am Giebel. Das Blech so weit über den Ortgang setzen, dass die Ortganglinie bis zum First komplett abgedeckt ist.
• Fixieren statt festschrauben: Das ausgerichtete Blech zunächst mit wenigen Schrauben auf dem Wellenberg fixieren. Nach dem Auflegen und Verbinden der nächsten Tafel lassen sich die Schrauben lösen und die ganze Einheit noch einmal exakt an der Traufschnur ausrichten – erst dann wird durchgeschraubt.

Verschraubt wird ausschließlich mit Edelstahlschrauben und Dichtscheibe – die Verbindung ist dauerhaft der Witterung ausgesetzt. Aluminiumbleche dürfen nur mit A2-/A4-Edelstahlschrauben montiert werden. Für die Dachfläche empfiehlt Weckman beim Sinusprofil die Befestigung auf dem Wellenberg mit Kalotte und E16-Dichtscheibe:

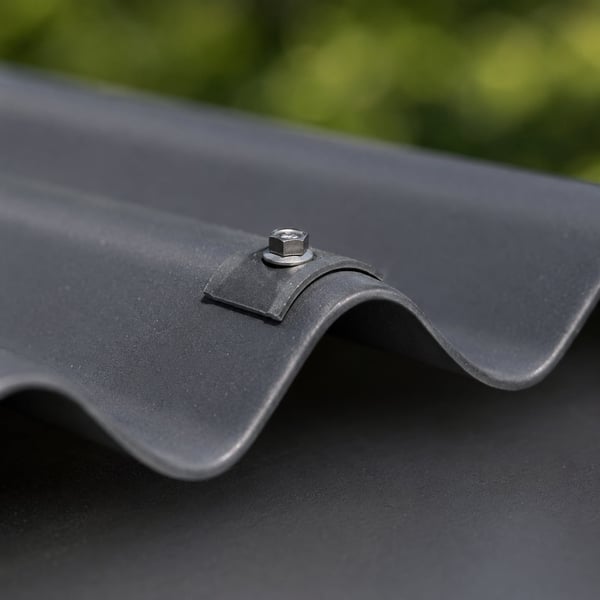

• Dachfläche: Schraube mit Kalotte auf dem Wellenberg an jedem Auflager – die Kalotte verteilt den Anpressdruck und verhindert das Eindellen der Welle. Die Tal-Verschraubung (E12-Dichtscheibe) ist beim Sinusprofil der Fassade vorbehalten.
• Schraubenraster: Ohne Befestigungsmittelnachweis nennt Weckman als unverbindlichen Richtwert für geschlossene Normalgebäude mindestens eine Schraube je Wellenberg an jedem Auflager – und zwar in der Fläche und im gesamten Dachrandbereich. Verbindlich bleibt in jedem Fall die statische Berechnung.
• Schraubenlänge: Bei Holzunterkonstruktionen bemisst sich die Länge nach Weckman aus Profilhöhe + 50 mm Einschraubtiefe – beim 18er-Sinusprofil mit Kalotte also mindestens 75 mm auf dem Wellenberg. Durchdrungene Schraubenspitzen an dünnen Latten dürfen nicht abgetrennt werden.
• Drehmoment: Schraube im 90°-Winkel setzen, Dichtscheibe bündig anliegend – nicht gequetscht, nicht lose. Nie gegenläufig verschrauben, die Tafeln müssen spannungsfrei aufliegen.

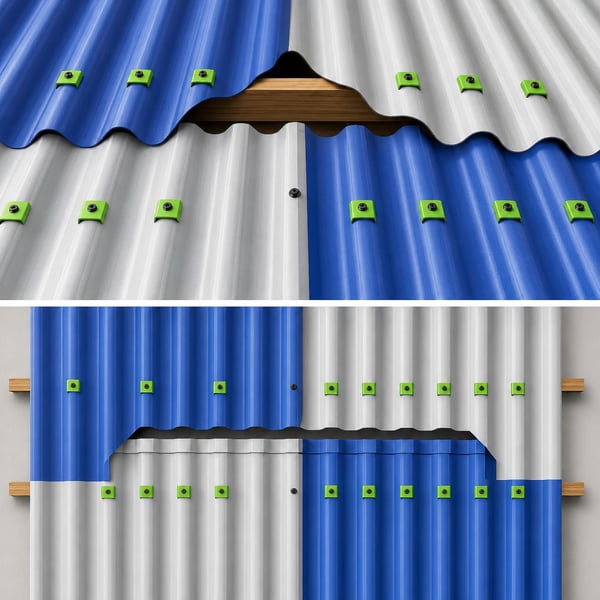

Längsstöße (die seitliche Überlappung) hat jedes Wellblechdach, Querstöße (Stirn an Stirn) nur, wenn eine Tafel nicht von Traufe bis First reicht. Unsere Empfehlung aus der Praxis – und die des Herstellers: Bahnen in einem Stück auf Maß bestellen und den Querstoß ganz vermeiden. Wie Profilbleche generell überlappen, vertieft der Beitrag Wie werden Profilbleche überlappt?

• Längsstoß: Die Bleche überlappen seitlich um eine Profilwelle, mit der Überlappung auf der wetterabgewandten Seite. Verbunden wird auf dem Wellenberg mit Edelstahl-Überlappungsschrauben im Abstand von 40–50 cm; alternativ ist Nieten zulässig. Bei Dachneigungen unter 10° gehört zusätzlich ein Dichtband in die Längsüberlappung.
• Querstoß: Überdeckung je nach Neigung 100–200 mm – ab 7° sind es 200 mm, ab 12° reichen 150 mm, ab 20° genügen 100 mm. Bis 7° Dachneigung gehört ein Dichtband in den Stoß. Bis 6 m Tafellänge wird auf einer Latte überlappt und mittig der Überlappung auf jedem Wellenberg in die Unterkonstruktion verschraubt.
• Schiebestoß ab 6 m: Längere Tafeln dehnen sich unterschiedlich aus – deshalb wird der Querstoß hier als Schiebestoß ausgeführt: eine zweite Latte im Abstand von ca. 25 cm zur Überlappungslatte montieren und beide Tafeln oberhalb und unterhalb der Überlappung auf jedem Wellenberg verschrauben.
• Reihenfolge bei Querstoß: Beim Sinusprofil wird immer erst eine durchgehende Reihe von der Traufe zum First verlegt, bevor die nächste Reihe an der Traufe beginnt – die Antikapillarrille lässt keine andere Reihenfolge zu.
