Terrassenüberdachung aufbauen: Schritt-für-Schritt-Anleitung für den Aluminium-Bausatz

Wand, Boden und Schneezone

• Die Wand muss aus Stein oder anderen harten steinigen Materialien bestehen. Die mitgelieferten Befestigungsmittel sind nur dafür ausgelegt – bei abweichendem Untergrund geeignetes Material selbst wählen oder Rücksprache halten.
• Der Boden unter den Pfosten muss fest sein, damit nichts absackt. Vorzuziehen ist gestampfter Sand in Kombination mit dem Betonfuß; bei Bedarf lässt sich eine vergrabene Kiesfliese als Untergrund darunterlegen. Die maximale Bodenbelastung beträgt unter extremen Bedingungen 5200 kg/m².
• Die Schneezone bestimmt den Bausatz. Es darf nur eine Überdachung aufgestellt werden, die für die Schneezone am Standort zugelassen ist – sonst erlischt die CE-Konformität. In schneereichen Lagen zusätzlich planen, wie sich der Schnee leicht entfernen lässt.
• Zwischen bestehenden Gebäuden je Seite mindestens 5 mm Spiel lassen – Aluminium dehnt sich aus.

Sicherheit und Werkzeug

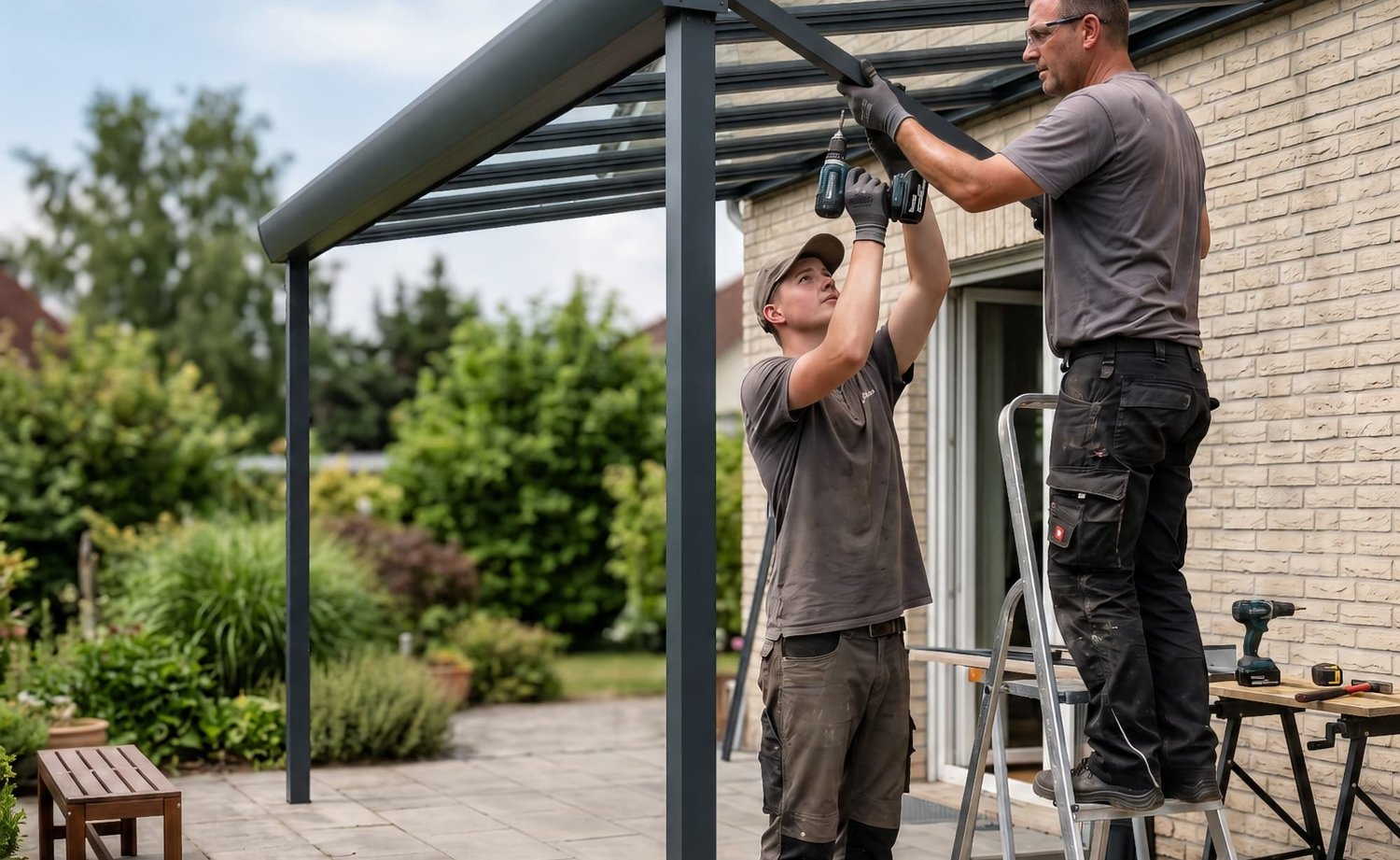

• Mindestens zwei Personen – das schreibt der Hersteller ausdrücklich vor. Sparren, Rinne und Dachplatten sind allein nicht sicher zu handhaben.
• Gehör- und Gesichtsschutz beim Sägen, bei Glas immer Handschuhe und Schutzbrille, dazu Arbeitsschuhe.
• Leitern nur auf festem Untergrund – die Arbeitshöhe liegt über Kopf, oft auf unebener Terrassenfläche.
• Werkzeug: Bohrer in 3,5 / 5 / 8 und 9 mm, Lochsäge 60 mm für die Entwässerung, Schlüsselweite 13, Wasserwaage, Akkuschrauber und eine Säge für Aluminium. Die Bohrer in 3,5 / 5 / 9 mm und die 60-mm-Lochsäge liegen dem Bausatz bei – den 8-mm-Bohrer und den 13er-Schlüssel bringen Sie selbst mit.
• Jede Komponente vor der Montage auf Beschädigungen prüfen, Schäden fotografieren und melden – nicht erst, wenn das Teil verbaut ist.

Breite und Tiefe anpassen – nur bei Polycarbonat

Der Bausatz lässt sich in der Breite (3,06–6,06 m und 7,06–12,06 m) und in der Tiefe kürzen – aber ausschließlich in der Polycarbonat-Ausführung. Bei Dachglas ist das Kürzen nicht möglich, dort bestimmt das Glasmaß die Konstruktion. Wird die Tiefe angepasst, übernehmen Sie Position und Abmessung des Schlitzes vom abgesägten Teil des Sparrens auf das gekürzte Stück.

Mehrere Rinnen: Ständer unter die Kupplung

Bei breiten Überdachungen werden mehrere Rinnen gekoppelt. Dann gilt: Unter die Kupplung gehört immer ein Ständer, und die beiden Rinnen werden symmetrisch gekürzt. Wichtig für die Planung der Entwässerung: In genau diesem Ständer unter der Kupplung lässt sich keine Regenwasserableitung unterbringen – das Fallrohr muss an einen anderen Pfosten.

Tragende Konstruktion

• A10001 Wandanschlussprofil
• A10138 Rinne · C15150 Verstärkungsstreifen Stahl für die Rinne
• A10134 Rohr quadratisch · A10077 Rohr klassisch
• A10025 Seitensparren · A10013 Innensparren · A10147 Sparrenverstärkung
• A15100 Fußplatte · C90008 Betonfuß mit Entwässerung · C90010 Betonfuß
• D50051 Schlagdübel 8 × 60 · D50059 Schraube M8 × 30 mit Ring

Eindeckung, Blenden und Entwässerung

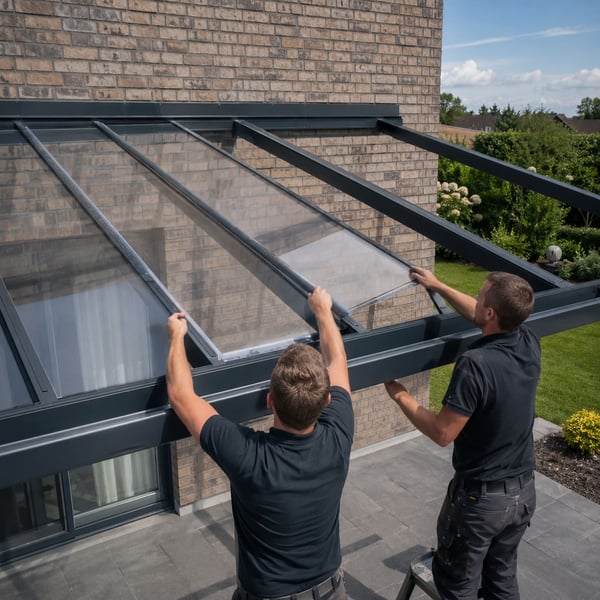

• E33001 Polycarbonatplatte · E32001 Dachglas
• A10071 Klickblende · A10107 Abdeckleiste · A10159 Y-Profil · A10086 Kondensprofil
• A10273 / A10122 / A10037 Rinnenblende quadratisch, halbrund, klassisch
• A10154 Plattenstopper bzw. Abschlusswinkel · C10083 Endkappe Wandanschluss
• C70071 Rinnenauslauf („Verlauf PVC") · C70012 Blattfänger · C70017 Reduzierstück 80–60 · C70004 Fallrohr · C70011 Bogen 90°
• B21481 Sparrengummi · B20012 Gummi für Glaspaneele · B25501 Gummi für den Wandanschluss · C40001 LED-Spotset

Maße und Zuschnitt

• Alle Profile werden auf „L minus 2 mm" gekürzt – Schienen, seitliches Führungsprofil, Bürstenprofil und Fensterprofil gleichermaßen.
• Die Schiene muss 2,5 mm überstehen können – danach wird die Position des Verstärkungsrohrs am Ständer angezeichnet.
• Verstärkungsrohr eingraben: Loch mindestens 20 cm tief, Rohr auf Höhe minus 2 mm kürzen, zwei 10-mm-Löcher in die Oberseite bohren, mit zwei selbstschneidenden Schrauben festsetzen.
• Türen unter 980 mm Breite: Dann müssen die Türsätze auf Maß gesägt werden – das ist kein Sonderfall, sondern in der Anleitung vorgesehen.

Glas, Dichtungen und Griffe

• Glas vor dem Einsetzen reinigen und polieren – im eingebauten Zustand kommen Sie an die Innenseite nicht mehr richtig heran. Türen mit der Oberseite zuerst einsetzen und die richtige Laufspur prüfen.
• Eine kleine abgeplatzte Ecke schwächt das Glas nicht – das stellt der Hersteller ausdrücklich klar. Größere Schäden dagegen fotografieren und melden, bevor eingebaut wird.
• Bürstendichtungen gehören seitlich in die erste und die letzte Schiebetür – und alle Bürstenprofile müssen in dieselbe Richtung zeigen.
• Klebegriffe: Glas entfetten, Griff fest andrücken – und vier Tage lang nicht belasten. Beim Klemmgriff genügen ein paar Tropfen Silikon.

Was Sie über die Spots wissen sollten

• Vor der Montage testen. Input und Output anschließen, Stecker in die Verbindungsdose – das spart später das Zerlegen der halben Konstruktion.
• Die Spots sind in Reihe geschaltet: Ist einer defekt oder ein Kabel unterbrochen, leuchtet keiner mehr.
• Polung beachten – falsch herum angeschlossen leuchten die LEDs nicht, gehen davon aber nicht kaputt. Auf der 230-V-Eingangsseite spielt die Polung keine Rolle.
• Betriebsspannung rund 4 Volt. Einzeln getestet wird nur mit etwa 4 V Gleichspannung – drei AA-Batterien (4,5 V) oder ein Handy-Akku (3,7 V) reichen. Bei 12 V ist der Spot sofort defekt, und zwar ohne sichtbares Anzeichen.

Wenn nichts leuchtet: die Reihenfolge

• Liegt Spannung an? 230 V Wechselspannung am Input messen.
• Haben Sender und Empfänger denselben Code? Wenn nicht, lässt sich die Fernbedienung neu einlernen (siehe unten).
• Leuchten die Spots nur schwächer, ist meist ein einzelner Spot defekt und nicht der Trafo.
• Defekten Spot suchen: der Reihe nach je einen Spot abziehen und den freien Ausgang mit einem funktionierenden Spot oder einer Drahtbrücke überbrücken – sonst bleibt die Reihe offen und es leuchtet weiterhin nichts. Die Brücke ist nur zum Testen gedacht, nicht für den Dauerbetrieb. Leuchtet die Kette danach, war der ausgelassene Spot der Übeltäter. Bleibt sie nach allen Durchgängen dunkel, liegt es sehr wahrscheinlich am Transformator.

Reinigung ohne Garantieverlust

• Pulverbeschichtetes Aluminium ist weitgehend wartungsfrei; regelmäßiges Reinigen mit nicht aggressiver Seifenlauge genügt.
• Aggressive Reinigungsmittel oder -methoden lassen die Garantie erlöschen – das steht ausdrücklich so in der Anleitung.
• Die Dachplatten dürfen bei Bedarf mit dem Hochdruckreiniger abgespritzt werden.
• Nie direkt auf die Eindeckung treten. Wer aufs Dach muss, legt ein breites Brett aus, um die Kräfte zu verteilen und Lackschäden zu vermeiden.

Woran die Garantie hängt

• Anleitung exakt befolgen – Abweichungen kosten Garantie und CE-Konformität.
• Nur die mitgelieferten Befestigungsmittel verwenden.
• Bausatz passend zur Schneezone am Aufstellort.
• Kleine Lackschäden lassen sich mit einem Lackstift ausbessern – fragen Sie uns danach, statt selbst etwas Ähnliches zu suchen.

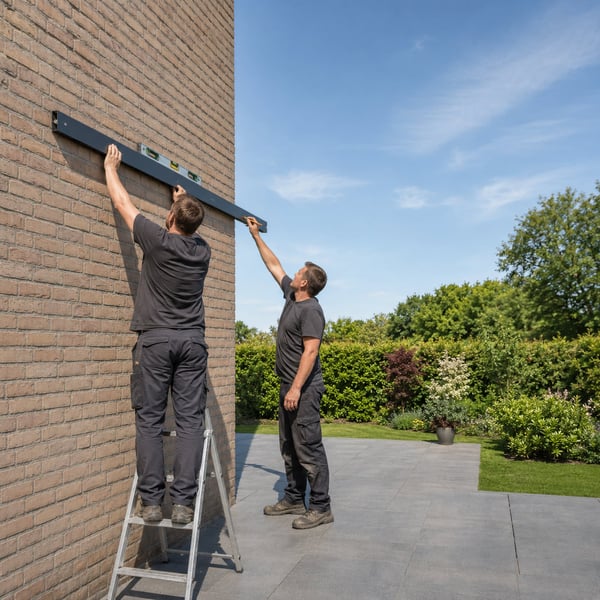

Wandprofil ohne Gefälle-Zuschlag angerissen

Folge: Die Durchgangshöhe vorn stimmt nicht – und die Bohrlöcher sitzen bereits in der Fassade.

13 cm je Meter Tiefe aufschlagen. Bei 3 m Tiefe und 2,20 m vorn liegt der Wandanschluss bei 2,59 m.

Eigene Dübel und Schrauben verwendet

Folge: Garantie und CE-Konformität sind weg – und der Hersteller haftet nicht für Schäden durch fremde Befestiger.

Nur die mitgelieferten Materialien verwenden. Passt die Wand nicht ins Schema, vorher Rücksprache halten.

Bausatz passt nicht zur Schneezone

Folge: Die CE-Konformität entfällt – und unter der ersten größeren Schneelast wird es gefährlich.

Vor dem Kauf die Schneezone am Standort klären. In schneereichen Lagen zusätzlich einplanen, wie sich das Dach räumen lässt.

Allein aufgebaut

Folge: Ständer kippen, Sparren verkanten, Glasplatten brechen – und die Verletzungsgefahr ist erheblich.

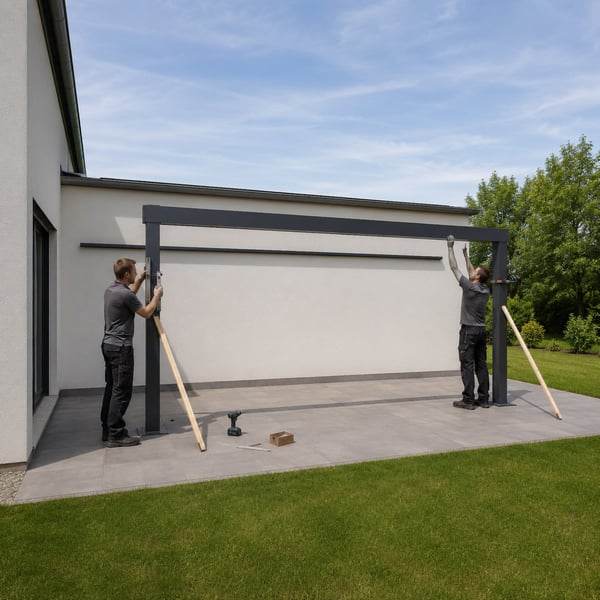

Mindestens zwei Personen, Ständer während des Aufbaus abstützen, bei Glas Handschuhe und Schutzbrille.

Fallrohr im Ständer unter der Rinnenkupplung geplant

Folge: Dort lässt sich konstruktiv keine Entwässerung einbauen – die Planung muss mitten im Aufbau geändert werden.

Entwässerung von Anfang an an einem anderen Pfosten vorsehen und dort den Betonfuß mit Entwässerung setzen.

Schiebetüren auf unebener Schiene montiert

Folge: Die Türen schließen nicht sauber – und sie lassen sich nachträglich nicht justieren.

Ständer im Lot, Unterschiene exakt waagerecht – beides vor dem Einsetzen des ersten Glases prüfen.
