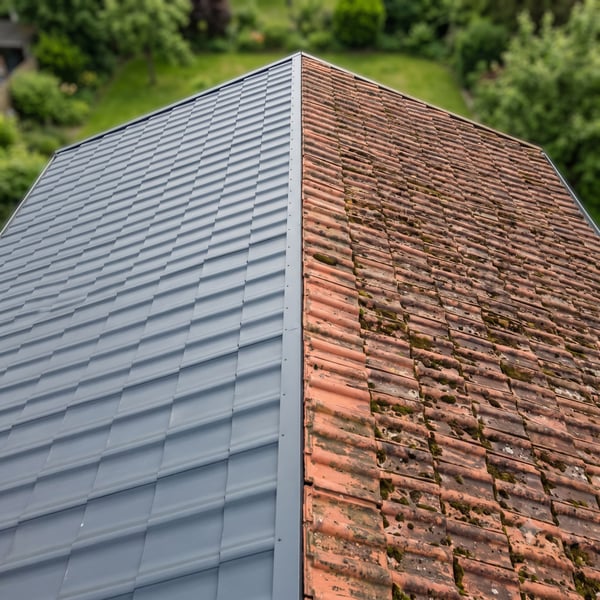

Pfannenblech verlegen: Schritt-für-Schritt-Anleitung für Dach & Sanierung

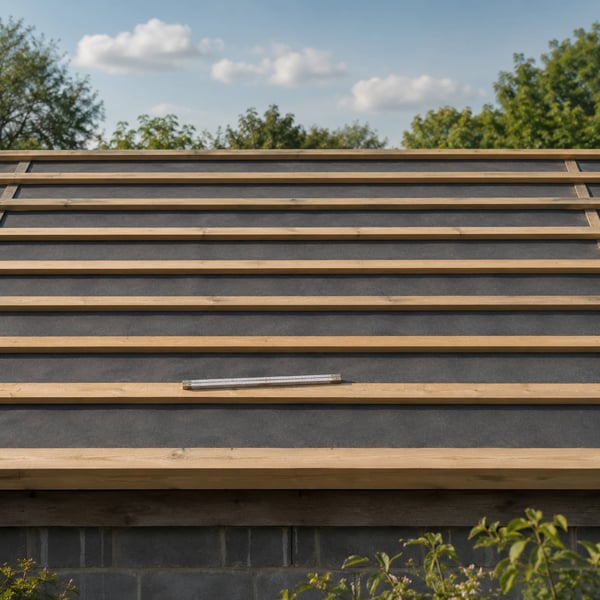

Die Einlattung entscheidet über alles Weitere: Sie legt fest, wo die Schrauben sitzen und ob die Pfannen im Raster aufgehen. Beginnen Sie immer an der Traufe.

• Trauflatte als Bezugspunkt setzen. Sie muss 18–20 mm dicker als die Regellatte sein, weil die unterste Pfannenreihe über die Latte hinweg in die Rinne kragt und der Höhenversatz ausgeglichen werden muss.
• Zweite Lattenreihe variabel: Abstand aus dem gewünschten Rinnenüberstand und der Lage der ersten Querprägung ableiten. Ab der zweiten Latte im festen Regelraster 35 cm weiter einlatten.

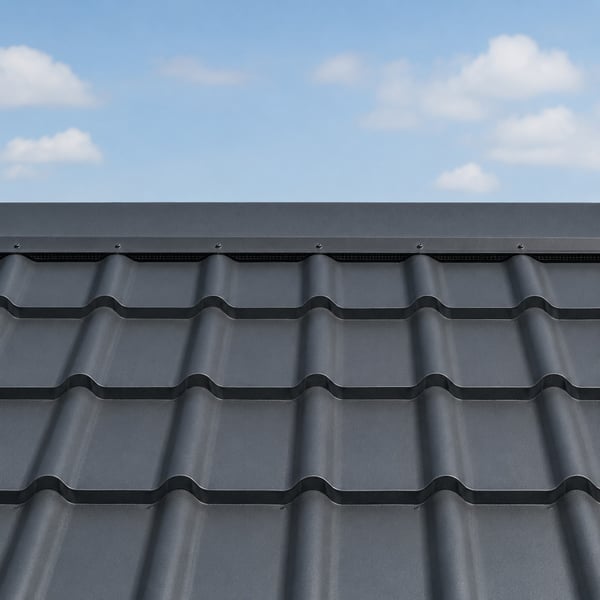

• Firstlatte bei der Satteldachkonstruktion 5 cm unterhalb des Sparrenendes anordnen und zwischen beiden Dachseiten 5 cm Freiraum für die Entlüftung lassen.
• Kondensatschutz und Hinterlüftung vorsehen – Unterspannbahn und Konterlattung gehören zu einem dauerhaften Aufbau.

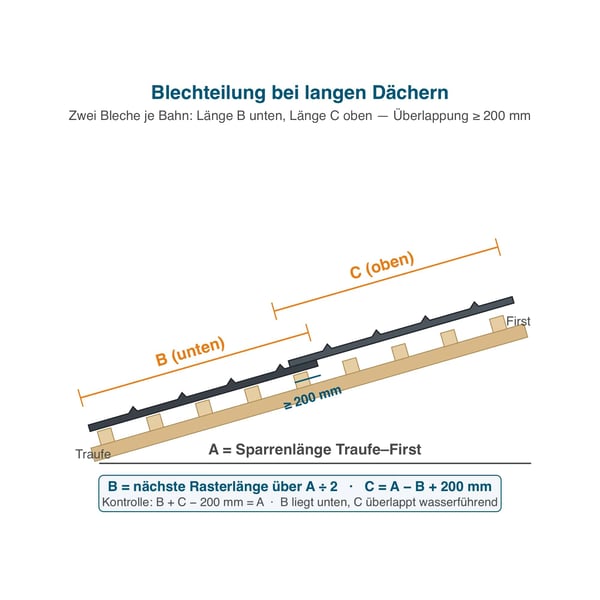

Bis zur Maximallänge des Profils – 7,0 m bei Typ 2/1060, 8,0 m bei Typ Europa – deckt ein Blech die Fläche von der Traufe bis zum First in einem Stück. Erst darüber wird geteilt.

• Länge A (Dachlänge) halbieren, die nächstgelegene Rasterlänge aus der Herstellertabelle wählen – das ist Länge B (unten liegend).
• Länge C (oben, am First) = A − B + 200 mm Überlappung. Kontrolle: B + C − 200 mm = A ergibt wieder die Dachlänge.
• Das Maß-B-Blech liegt immer unten. So läuft das Wasser über die Überlappung, nicht dagegen.
• Versetzte Traufe: in vollen Pfannenprägungen (je 35 cm) rechnen; die längste Traufe als Haupttraufe wählen, um möglichst wenig nachzuschneiden.

Bezugspunkt ist immer die Traufe, nie der Giebel. Ein an der Traufe sauber ausgerichtetes Feld verzeiht einen schiefen Giebel; umgekehrt läuft die ganze Fläche aus dem Lot.

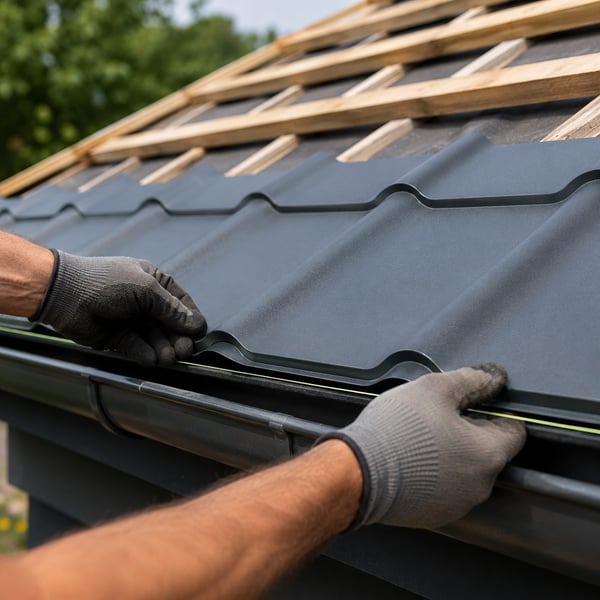

• Richtschnur entlang der Traufe spannen und dabei den eingelatteten Rinnenüberstand berücksichtigen.
• Schutzfolie erst auf dem Dach abziehen – nicht am Boden. Sie schützt die Beschichtung beim Transport aufs Dach; vor der Verschraubung muss sie vollständig herunter.
• Erstes Blech so über den Ortgang versetzen, dass die Ortganglinie bis zum First vollständig abgedeckt ist. Ein unwinkliges Dach wird von der Traufe aus rechtwinklig eingedeckt, der Überhang später abgeschnitten – die Schnittkante verdeckt der Ortgangwinkel.
• Unterkante an der Schnur ausrichten und das Blech mit zwei versetzten Schrauben im Wellental fixieren – das verhindert Abrutschen.
• Verlegerichtung ist profilabhängig: Typ 2/1060 wird von links nach rechts verlegt, Typ Europa von rechts nach links. Im Zweifel geben die Antikapillarrille und die Pfeilmarkierungen auf den Platten die Deckrichtung vor.

Das ist der Punkt, der Pfannenblech von Trapezblech trennt: Verschraubt wird im Untergurt (Tiefsicke), etwa 2 cm unterhalb der Querprägung – niemals oben auf der Pfannenstufe.

• Flächenbefestigung: A2-Edelstahlschraube 6,0 × 40 mm auf Holz, Schraube möglichst nah an der Querprägung im Wellental. Richtwert ca. 8 Stück je lfm.
• Windangriff an den Dachkanten: an First und Traufe in jedem Wellental verschrauben, am Ortgang auf jeder Dachlatte.
• Vollflächig von links nach rechts durchschrauben. Keine vereinzelten Schrauben setzen, um später „nachzuziehen" – das erzeugt Verspannungen und Knackgeräusche.
• Anpressdruck kontrollieren: Dichtscheibe leicht wölben, nicht durchdrücken. Ein falsch eingestelltes Gewinde beschädigt die Beschichtung und die Garantie.

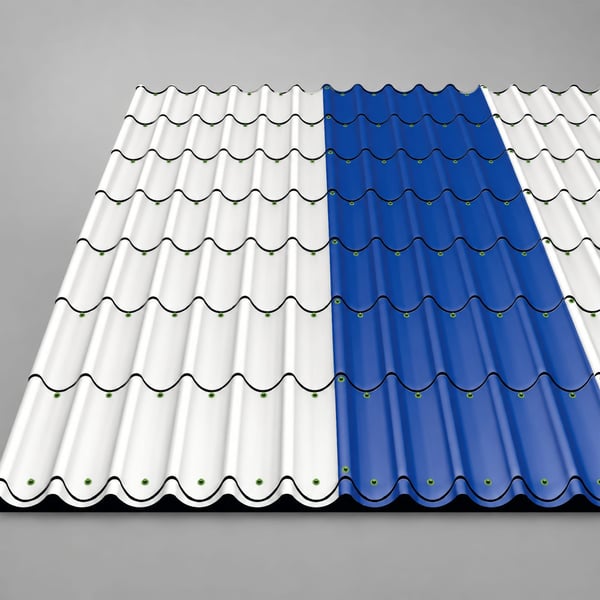

Zwei Überlappungen sind zu unterscheiden: die seitliche zwischen zwei nebeneinanderliegenden Bahnen und – nur bei langen Dächern – der Blechstoß in Verlegerichtung zwischen B und C. Beide laufen über die Antikapillarrille, eine zusätzliche, Wasser abführende Sicherheitsrinne. Die Reihenfolge ist entscheidend: erst überlappen, dann die Fläche befestigen.

• Zweites Blech über die Antikapillarrille des ersten legen und nach oben unter die Querprägung drücken, bis die Traufkante bündig ist.

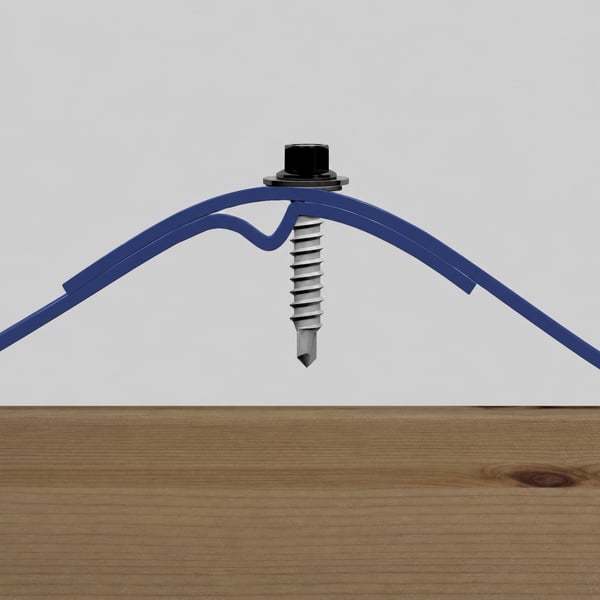

• Zunächst nur an der Überlappung verbinden (A2 4,5 × 22 mm) – in jeder Pfannenprofilierung einmal, unterhalb der Querprägung. Dann eine der beiden Fixierschrauben lösen und die Einheit an der Schnur feinjustieren. Überlappungen werden nicht mit der Unterkonstruktion verschraubt.
• Nie in die Antikapillarrille schrauben. Die Überlappungsschraube stets daneben ansetzen, sonst wird die Sicherheitsrinne perforiert.
• Blechstoß in Verlegerichtung: Er liegt im Pfannenraster unter der Querprägung und überlappt mindestens 200 mm; das untere Blech (Maß B) liegt dabei immer unten, damit das Wasser über den Stoß läuft.
