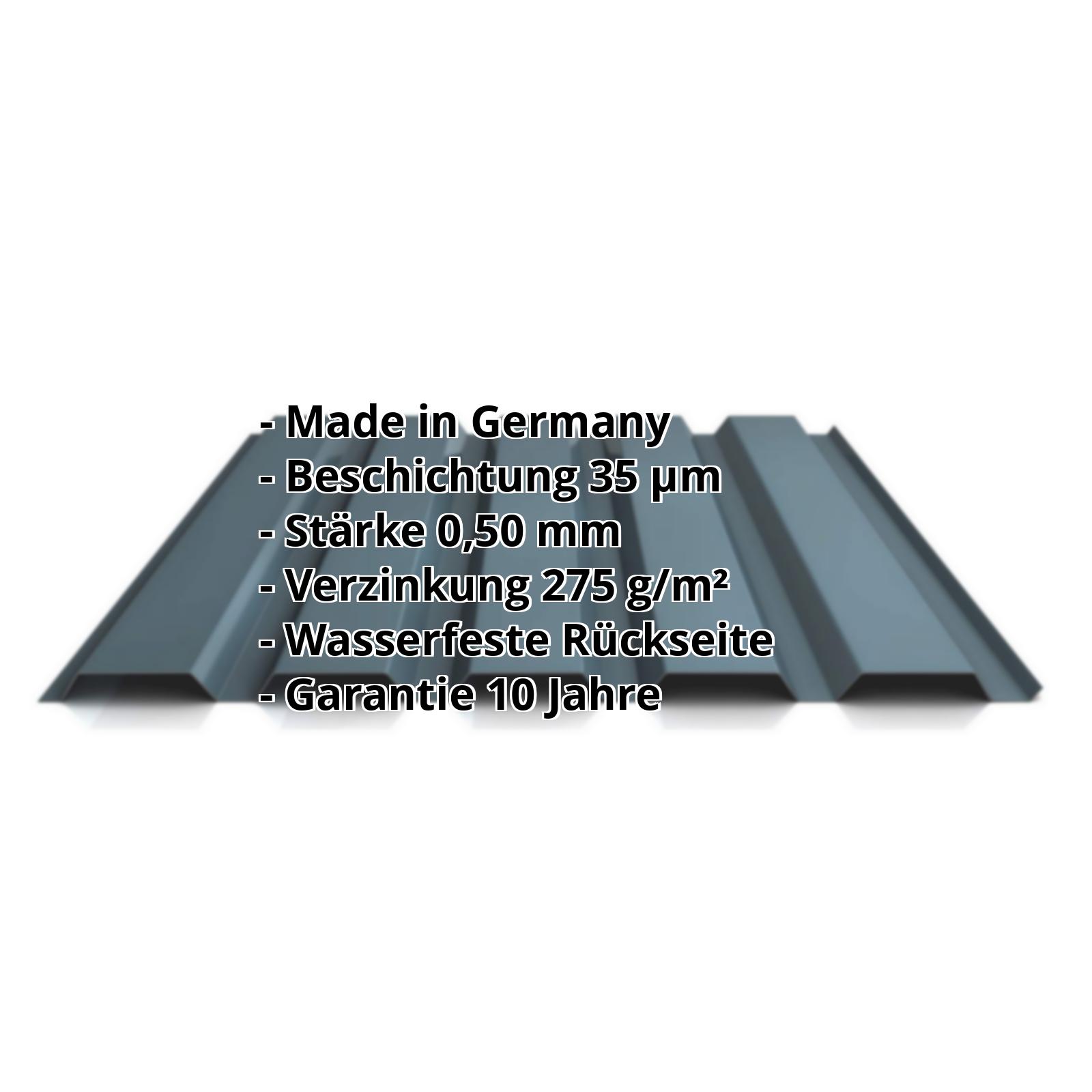

Das Trapezprofil PS35/1035TW aus Stahl hat eine Höhe von 35 mm, eine Nutzbreite von 1035 mm, eine Stärke von 0,50 mm und wiegt ca. 5,01 kg/m². Diese Trapezbleche werden auf Maß bis 10 m produziert.
Das Wandblech (auch als Trapezblech 35/207 bezeichnet) sollte nicht als Dachblech benutzt werden, da dieses zum Schutz vor Wasser keine Rille im Längsstoß (Antikapillarrille) wie das Dachblech hat. Trapezplatten eignen sich als Wandverkleidung für Schuppen, Scheunen, Carports usw.
Mattpolyester bietet unter normalen Bedingungen einen sehr guten Korrosionschutz und schützt vor Witterungseinflüssen. Oberfläche glatt und nicht glänzend.
Auf diese 1. Wahl Weckman Trapezbleche made in Germany gewährt der Hersteller 10 Jahre Garantie auf Durchrostung und Beschichtung.
1 Platte = 1070 mm, jede folgende Platte + 1035 mm
Beispiel:
1 Platte = 1070 mm
2 Platten = 2105 mm
3 Platten = 3140 mm
usw.
Zwischenmaße durch bauseitigem Sägen zu erreichen.
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
| Ausführung | Wandplatte |
| Qualität | 1. Wahl |
| Profil | Trapez |
| Prägung | Nein |
| Profilhöhe | 35 mm |
| Plattenbreite | 1070 mm |
| Nutzbreite | 1035 mm |
| Länge | 150 mm - 10000 mm |
| Gewicht (ca.) | 5,01 kg/m² |
| Material | Stahl |
| DIN | EN 1090 |
| Verzinkung | 275 g/m² |
| Stärke | 0,50 mm |
| Beschichtung | 35 µm Mattpolyester |
| Struktur | Leicht rau, matt |
| Farbe | Dunkelgrau (ähnlich RAL 7024) |
| Anti-Tropf Vlies | Ohne |
| Rückseite | Lichtgrau (RAL 7035) |
| Brandklasse | A1 |
| Einsatzbereich | Anspruchsvollere atmosphärische Bedingungen |
| Garantie | 10 Jahre Durchrostung und Beschichtung |
| Garantie | 10 Jahre |
| Unterstützungsabstand | 2,00 m (Belastung 100 kg/m² und L/150 - siehe Belastungstabelle) |
| Verlegerichtung | L-R / R-L möglich |
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
Unsere im Werk auf Maß geschnittenen Profilbleche benötigen keine zusätzliche Versiegelung der Schnittkanten. Werden Längs- oder Breitenschnitte bauseitig durchgeführt, empfehlen wir die Nachbehandlung der Schnittkanten mit Reparaturfarbe.
Um die Verzinkung der Profilbleche an den Schnittkanten nicht zu beschädigen, sollten Sie zum Zuschneiden Geräte verwenden, die keine Hitze entwickeln. Elektroknabber, Stichsäge, Elektroblechschere oder Handblechescheren sind hier empfohlen. Alu-Bleche können auch mit einem Winkelschleifer mit spezieller Trennscheibe zugeschnitten werden.
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
Die Befestigung erfolgt mit Schrauben in der Tiefsicke.
Vor allem für größere Objekte empfehlen wir die Berechnung von Lasten Wind entsprechend der geltenden Windzonen von einem fachlich qualifizierten Bauplaner durchführen zu lassen. Anhand der statischen Berechnung kann dieser das richtige Profil und Blechstärke sowie die Größe und Anzahl der Befestigungmittel bestimmen.
Achtung: Bitte achten Sie darauf, dass Säge- und Bohrspäne sofort nach der Montage sorgfältig entfernt werden!
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
 |
Befestigung in der Tiefsicke mit Schrauben. Bedarf pro m²* 6 x Schrauben |
* Keine Haftung: Bitte beachten Sie, dass je nach Windlast- oder Schneezone die Angaben abweichen können. Genaue Angaben kann Ihnen Ihr Statiker machen.
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
Alle hier genannten Empfehlungen entsprechen dem derzeitigen Stand der Entwicklung. Die richtige und technisch einwandfreie Anwendung der Produkte sowie die Beachtung der gültigen Unfallverhütungsvorschriften und während der Montage unterliegen nicht unserer Kontrolle. Erkennbare Beschädigungen- oder Materialfehler müssen vor der Bearbeitung bzw. Verlegung unverzüglich dem Lieferanten gemeldet werden. Eine Reklamation solcher Mängel ist nach der Montage nicht mehr möglich.
Güten und Maße bestimmen sich nach den DIN- und EN-Normen bzw. Werkstoffblättern; mangels solcher gilt der Handelsbrauch. Bezugnahmen auf Normen, Werkstoffblätter oder Werks-Prüfbescheinigungen sind keine Zusicherung von Eigenschaften und Garantien, ebenso wenig Konformitätserklärungen, Herstellererklärungen und entsprechende Kennzeichnungen wie CE und GS. Ob eine Zulässigkeit, ausreichende Tragfähigkeit und/oder Eignung der Ware für den geplanten Einsatz des Käufers vorliegt, unterliegt nicht der Kontrolle des Verkäufers. Benötigt oder wünscht der Käufer, z.B. aufgrund behördlicher Auflagen, für Waren mit beschränktem Nachweis oder für Waren für die es weder technische Baubestimmungen noch allgemein anerkannte Regeln der Technik gibt, Prüfzeugnisse, prüffähige statische Berechnungen, Zustimmungen im Einzelfall und/oder Änderungen an der Ware, so gehen diese Kosten zu Lasten des Käufers.
 |
Garantie |
|
Belastungstabellen (Nicht für Aktionsbleche, 2. Wahl und Sonderposten!) |
|
Produktdatenblatt |
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
