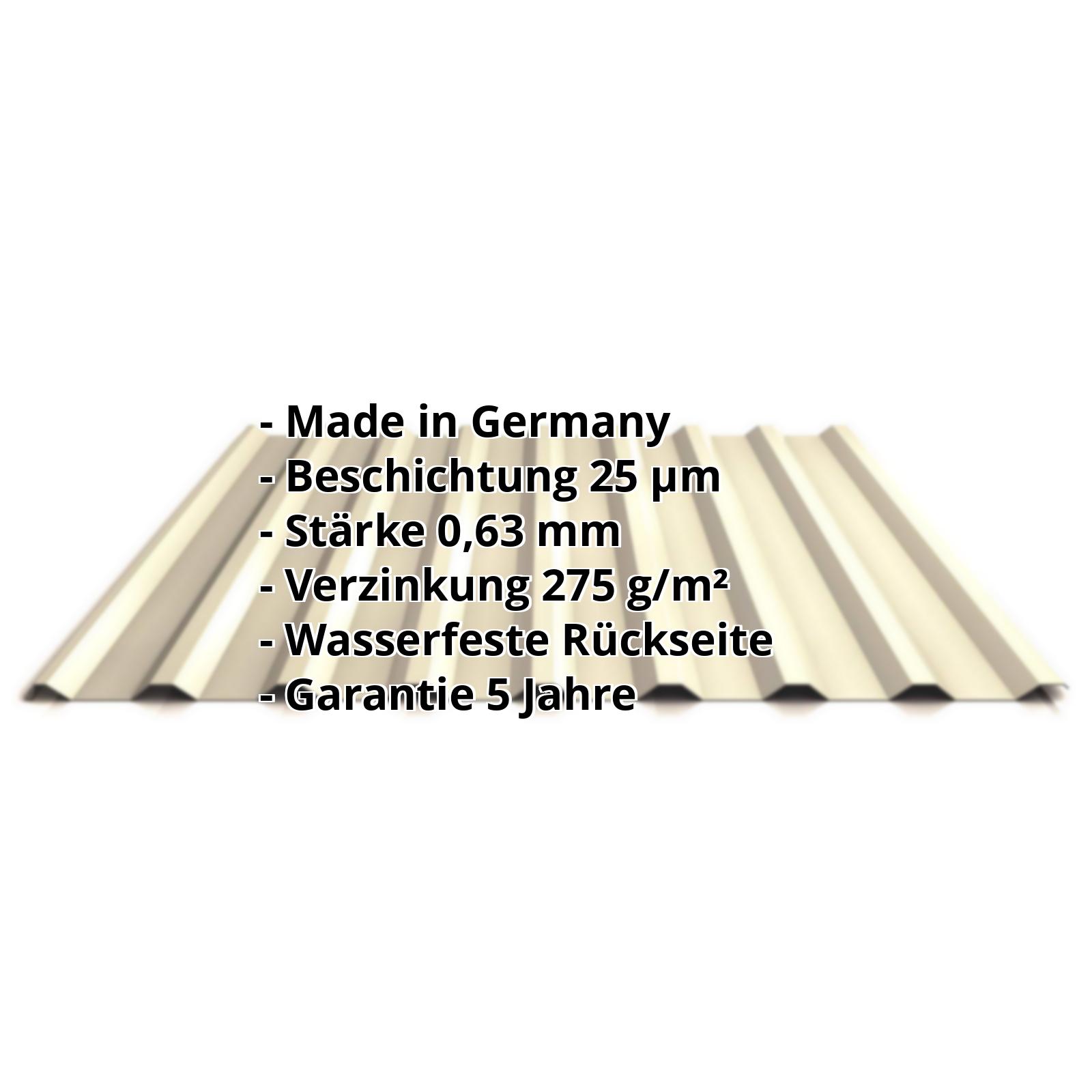

Das Trapezprofil PS20/1100TR aus Stahl hat eine Höhe von 20 mm, eine Nutzbreite von 1100 mm, eine Stärke von 0,63 mm und wiegt ca. 6,05 kg/m². Diese Trapezbleche werden auf Maß bis 10 m produziert.
Das Dachblech (auch als Trapezblech 20/138 bezeichnet) kann auch als Wandblech eingesetzt werden. Dieses Welldachblech hat zum Schutz vor Wasser eine Rille im Längsstoß (Antikapillarrille). Trapezplatten eignen sich als Bedachung für größere und kleinere Dächer im Gewerbebau, sowie für Ferienwohnungen, Schuppen, Carports usw.
Polyester bietet unter normalen Bedingungen einen guten Korrosionschutz und schützt vor Witterungseinflüssen. Oberfläche glatt und leicht glänzend.
Auf diese 1. Wahl Weckman Trapezbleche made in Germany gewährt der Hersteller 5 Jahre Garantie auf Durchrostung.
Erste Platte = 1135 mm, jede folgende Platte + 1100 mm
Zwischenmaße durch bauseitigem Sägen zu erreichen.
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
| Ausführung | Dachplatte |
| Profil | Trapez |
| Profilhöhe | 20 mm |
| Plattenbreite | 1135 mm |
| Nutzbreite | 1100 mm |
| Länge | 150 mm - 10000 mm |
| Gewicht (ca.) | 6,05 kg/m² |
| Material | Stahl |
| Verzinkung | 275 g/m² |
| Stärke | 0,63 mm |
| Beschichtung | 25 µm Polyester |
| Struktur | Glatt, leicht glänzend |
| Farbe | Hellelfenbein (RAL 1015) |
| Rückseite | Lichtgrau (RAL 7035) |
| Einsatzbereich | Normale atmosphärische Bedingungen |
| Garantie | 5 Jahre Durchrostung |
| Garantie | 5 Jahre |
| Dachneigung | Unter 10° Dichtungsband benutzen |
| Unterstützungsabstand (ca.) | 1,50 m (Belastung 100 kg/m² und L/150 - siehe Belastungstabelle) |
| Verlegerichtung | L-R / R-L möglich |
| Montagebedarf | Tiefsicke: ca. 6 Schrauben p/m² | Hochsicke: ca. 6 Schrauben und Kalotten p/m² |
| Brandklasse | A1 |
| Anti-Tropf Vlies | Ohne |
| Qualität | 1. Wahl |
| DIN | EN 1090 |
| Prägung | Nein |
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
Unsere im Werk auf Maß geschnittenen Profilbleche benötigen keine zusätzliche Versiegelung der Schnittkanten. Werden Längs- oder Breitenschnitte bauseitig durchgeführt, empfehlen wir die Nachbehandlung der Schnittkanten mit Reparaturfarbe.
Um die Verzinkung der Profilbleche an den Schnittkanten nicht zu beschädigen, sollten Sie zum Zuschneiden Geräte verwenden, die keine Hitze entwickeln. Elektroknabber, Stichsäge, Elektroblechschere oder Handblechescheren sind hier empfohlen. Alu-Bleche können auch mit einem Winkelschleifer mit spezieller Trennscheibe zugeschnitten werden.
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
Die Befestigung kann mit Kalotten auf der Hochsicke oder mit kürzeren Schrauben in der Tiefsicke erfolgen. Wir empfehlen die Befestigung auf der Hochsicke. In der Praxis, vor allem bei kleineren Dächern, wird aus kostentechnischer Sicht häufig die Befestigung in der Tiefsicke praktiziert.
Vor allem für größere Objekte empfehlen wir die Berechnung von Lasten durch Schnee und Wind entsprechend der geltenden Wind- und Schneelastzonen von einem fachlich qualifizierten Bauplaner durchführen zu lassen. Anhand der statischen Berechnung kann dieser das richtige Profil und Blechstärke sowie die Größe und Anzahl der Befestigungmittel bestimmen.
Achtung: Bitte achten Sie darauf, dass Säge- und Bohrspäne sofort nach der Montage sorgfältig entfernt werden!
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
 |
Empfohlen: Befestigung auf der Hochsicke mit Kalotten und Schrauben. Bedarf pro m²* 6 x Kalotten 6 x Schrauben |
 |
Optional: Befestigung in der Tiefsicke mit Schrauben. Bedarf pro m²* 6 x Schrauben |
 |
Überlappungen: Befestigung in der Hochsicke mit Überlappungsschrauben. Bedarf pro m²* 3 x Überlappungsschrauben |
* Keine Haftung: Bitte beachten Sie, dass je nach Windlast- oder Schneezone die Angaben abweichen können. Genaue Angaben kann Ihnen Ihr Statiker machen.
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
Alle hier genannten Empfehlungen entsprechen dem derzeitigen Stand der Entwicklung. Die richtige und technisch einwandfreie Anwendung der Produkte sowie die Beachtung der gültigen Unfallverhütungsvorschriften und während der Montage unterliegen nicht unserer Kontrolle. Erkennbare Beschädigungen- oder Materialfehler müssen vor der Bearbeitung bzw. Verlegung unverzüglich dem Lieferanten gemeldet werden. Eine Reklamation solcher Mängel ist nach der Montage nicht mehr möglich.
Güten und Maße bestimmen sich nach den DIN- und EN-Normen bzw. Werkstoffblättern; mangels solcher gilt der Handelsbrauch. Bezugnahmen auf Normen, Werkstoffblätter oder Werks-Prüfbescheinigungen sind keine Zusicherung von Eigenschaften und Garantien, ebenso wenig Konformitätserklärungen, Herstellererklärungen und entsprechende Kennzeichnungen wie CE und GS. Ob eine Zulässigkeit, ausreichende Tragfähigkeit und/oder Eignung der Ware für den geplanten Einsatz des Käufers vorliegt, unterliegt nicht der Kontrolle des Verkäufers. Benötigt oder wünscht der Käufer, z.B. aufgrund behördlicher Auflagen, für Waren mit beschränktem Nachweis oder für Waren für die es weder technische Baubestimmungen noch allgemein anerkannte Regeln der Technik gibt, Prüfzeugnisse, prüffähige statische Berechnungen, Zustimmungen im Einzelfall und/oder Änderungen an der Ware, so gehen diese Kosten zu Lasten des Käufers.
|
