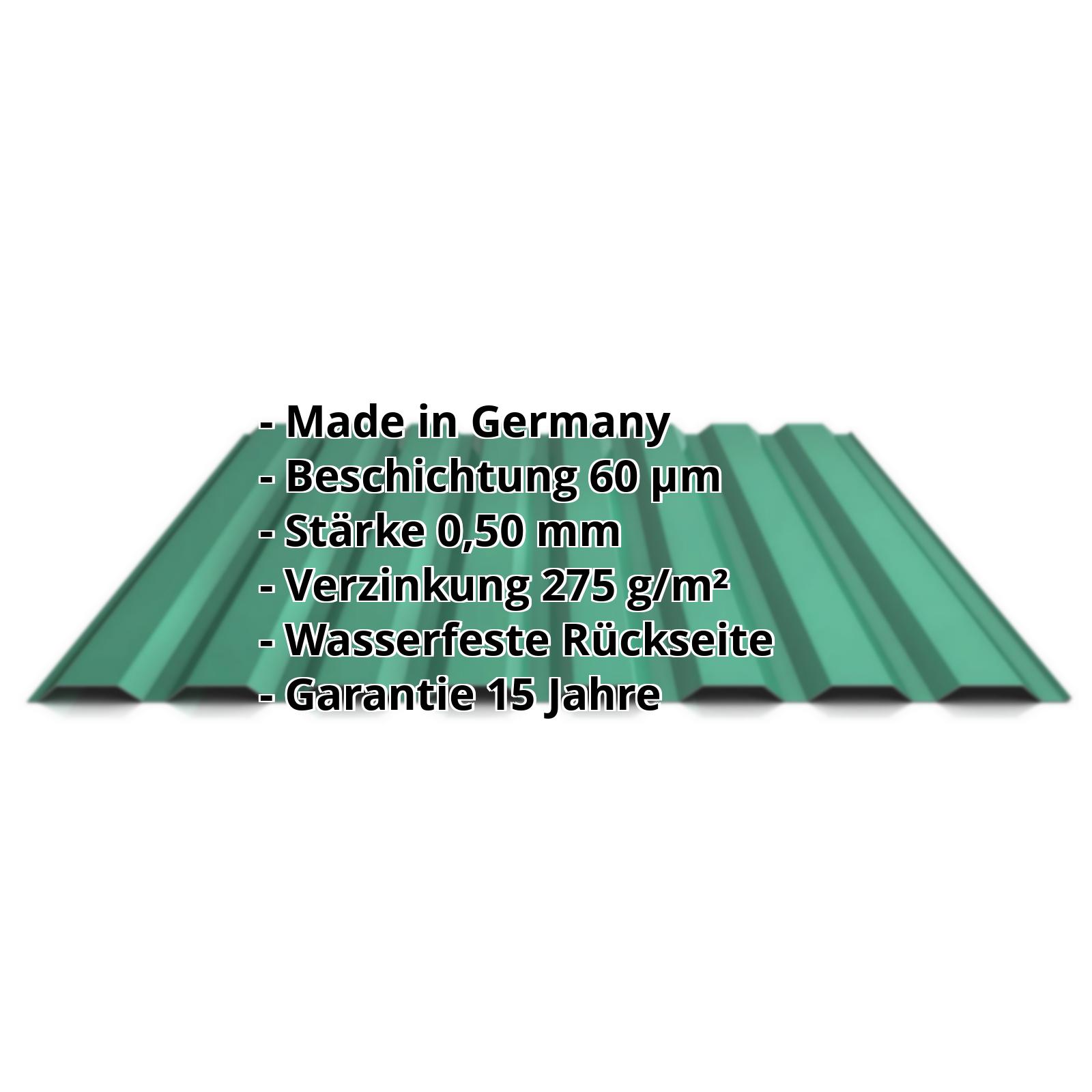

Das Trapezprofil PS20/1100TW aus Stahl hat eine Profilhöhe von 20 mm und eine Nutzbreite von 1100 mm. Dieses Stahltrapezblech mit einer Stärke von 0,50 mm wiegt 4,8 kg/m². Diese Trapezbleche werden auftragsbezogen auf Maß Zentimetergenau bis zu einer Länge von 9 m produziert.
Das Trapezblech PS20/1100TW (auch oftmals als 20/138 bezeichnet) wird als Wandprofil in Positivlage produziert. Ein Wandprofil hat keinen Schutz vor eindringendem Wasser aufgrund von Kapillarwirkung und eine geringere Tragkraft als ein Dachprofil, deshalb sollte es nicht als Dacheindeckung eingesetzt werden. Dieses Trapez Wandblech eignet sich besonders als Wandverkleidung im Gewerbebau, sowie für Schuppen, Scheunen, Tierunterstände, Garagen und Carports mit Abstellraum.
TTHD bietet unter normalen Bedingungen einen sehr guten Korrosionschutz und UV Beständigkeit und schützt vor Witterungseinflüssen. Oberfläche etwas genarbt und leicht glänzend.
Auf diese 1. Wahl Weckman Trapezbleche made in Germany gewährt der Hersteller 15 Jahre Garantie auf Durchrostung und Beschichtung.
1 Platte = 1135 mm, jede folgende Platte + 1100 mm
Beispiel:
1 Platte = 1135 mm
2 Platten = 2235 mm
3 Platten = 3335 mm
usw.
Zwischenmaße lassen sich durch mehrfache Überlappung oder durch bauseitigem schmaler Sägen erreichen.
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
| Ausführung | Wandplatte |
| Qualität | 1. Wahl |
| Profil | Trapez |
| Prägung | Nein |
| Profilhöhe | 20 mm |
| Plattenbreite | 1135 mm |
| Nutzbreite | 1100 mm |
| Länge | 150 mm - 9000 mm |
| Gewicht (ca.) | 4,80 kg/m² |
| Material | Stahl |
| DIN | EN 1090 |
| Verzinkung | 275 g/m² |
| Stärke | 0,50 mm |
| Beschichtung | 60 µm TTHD |
| Struktur | Glatt, genarbt |
| Farbe | Moosgrün (RAL 6005) |
| Anti-Tropf Vlies | Ohne |
| Rückseite | Lichtgrau (RAL 7035) |
| Brandklasse | A1 |
| Einsatzbereich | Auch industriellen und maritime atmosphärische Bedingungen |
| Garantie | 15 Jahre Durchrostung und Beschichtung |
| Garantie | 15 Jahre |
| Unterstützungsabstand | 1,50 m (Belastung 100 kg/m² und L/150 - siehe Belastungstabelle) |
| Verlegerichtung | L-R / R-L möglich |
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
Unsere im Werk auf Maß geschnittenen Profilbleche benötigen keine zusätzliche Versiegelung der Schnittkanten. Werden Längs- oder Breitenschnitte bauseitig durchgeführt, empfehlen wir die Nachbehandlung der Schnittkanten mit Reparaturfarbe.
Um die Verzinkung der Profilbleche an den Schnittkanten nicht zu beschädigen, sollten Sie zum Zuschneiden Geräte verwenden, die keine Hitze entwickeln. Elektroknabber, Stichsäge, Elektroblechschere oder Handblechescheren sind hier empfohlen. Alu-Bleche können auch mit einem Winkelschleifer mit spezieller Trennscheibe zugeschnitten werden.
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
Die Befestigung erfolgt mit Schrauben in der Tiefsicke.
Vor allem für größere Objekte empfehlen wir die Berechnung von Lasten Wind entsprechend der geltenden Windzonen von einem fachlich qualifizierten Bauplaner durchführen zu lassen. Anhand der statischen Berechnung kann dieser das richtige Profil und Blechstärke sowie die Größe und Anzahl der Befestigungmittel bestimmen.
Achtung: Bitte achten Sie darauf, dass Säge- und Bohrspäne sofort nach der Montage sorgfältig entfernt werden!
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
 |
Befestigung in der Tiefsicke mit Schrauben. Bedarf pro m²* 6 x Schrauben |
* Keine Haftung: Bitte beachten Sie, dass je nach Windlast- oder Schneezone die Angaben abweichen können. Genaue Angaben kann Ihnen Ihr Statiker machen.
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
Alle hier genannten Empfehlungen entsprechen dem derzeitigen Stand der Entwicklung. Die richtige und technisch einwandfreie Anwendung der Produkte sowie die Beachtung der gültigen Unfallverhütungsvorschriften und während der Montage unterliegen nicht unserer Kontrolle. Erkennbare Beschädigungen- oder Materialfehler müssen vor der Bearbeitung bzw. Verlegung unverzüglich dem Lieferanten gemeldet werden. Eine Reklamation solcher Mängel ist nach der Montage nicht mehr möglich.
Güten und Maße bestimmen sich nach den DIN- und EN-Normen bzw. Werkstoffblättern; mangels solcher gilt der Handelsbrauch. Bezugnahmen auf Normen, Werkstoffblätter oder Werks-Prüfbescheinigungen sind keine Zusicherung von Eigenschaften und Garantien, ebenso wenig Konformitätserklärungen, Herstellererklärungen und entsprechende Kennzeichnungen wie CE und GS. Ob eine Zulässigkeit, ausreichende Tragfähigkeit und/oder Eignung der Ware für den geplanten Einsatz des Käufers vorliegt, unterliegt nicht der Kontrolle des Verkäufers. Benötigt oder wünscht der Käufer, z.B. aufgrund behördlicher Auflagen, für Waren mit beschränktem Nachweis oder für Waren für die es weder technische Baubestimmungen noch allgemein anerkannte Regeln der Technik gibt, Prüfzeugnisse, prüffähige statische Berechnungen, Zustimmungen im Einzelfall und/oder Änderungen an der Ware, so gehen diese Kosten zu Lasten des Käufers.
 |
Garantie |
|
Belastungstabellen (Nicht für Aktionsbleche, 2. Wahl und Sonderposten!) |
|
Produktdatenblatt |
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
