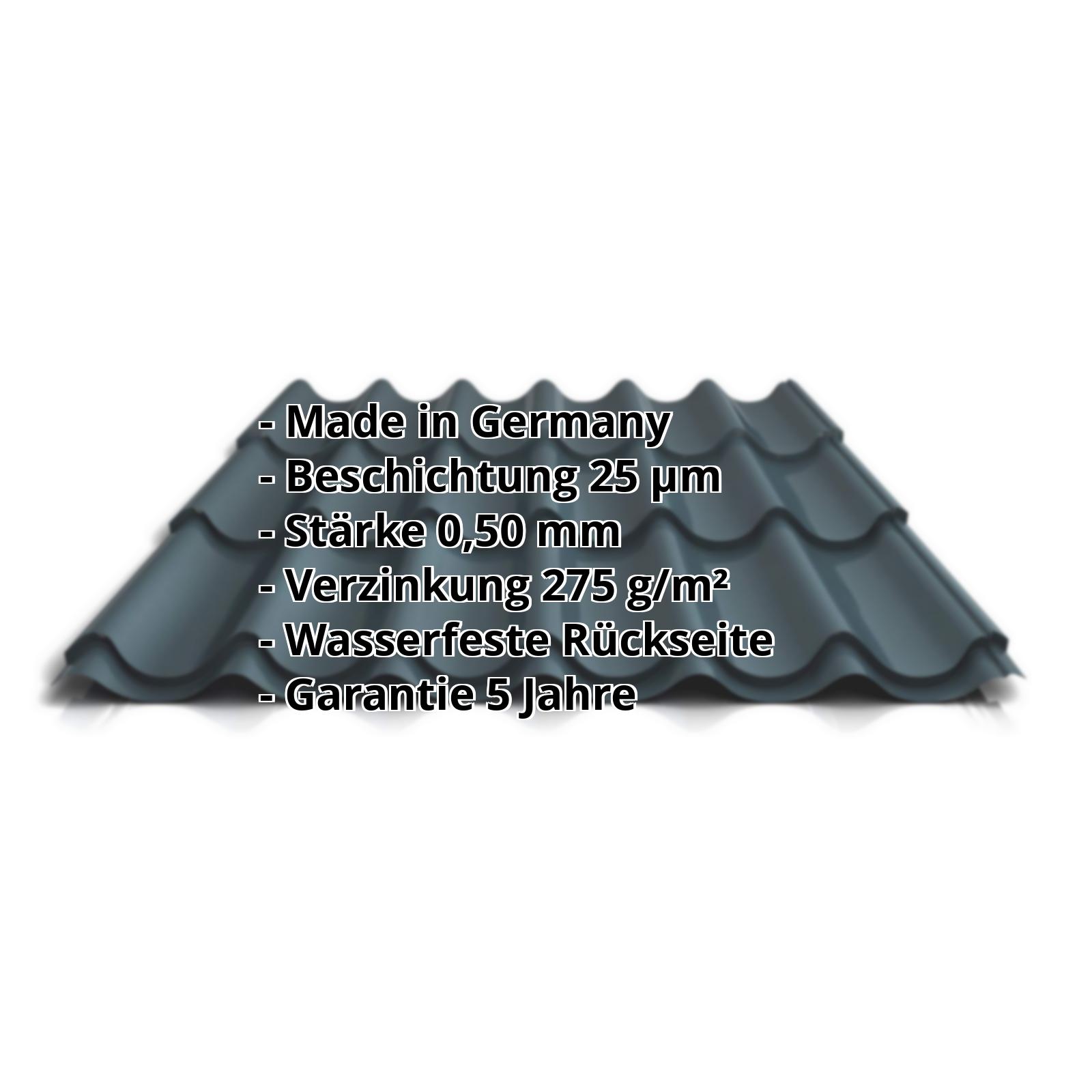

Das Pfannenblech PS47/1060RT aus Stahl hat eine Höhe von 47 mm (35 mm Profilhöhe + 12 mm Erhöhung der nächsten Pfanne), eine Nutzbreite von 1060 mm, eine Stärke von 0,50 mm und wiegt ca. 5,30 kg/m². Diese Pfannenprofilbleche werden auf Maß bis 7,10 m produziert.
Achtung: Bestimmte Plattenlängen können ungünstig auskommen und zu Problemen bei der Verlegung führen. Wir empfehlen keine ungünstigen Plattenlängen zu bestellen. Siehe Tabelle.
Dieses Dachblech hat zum Schutz vor Wasser eine Rille im Längsstoß (Antikapillarrille). Sie sind eine preiswerte Alternative zu herkömmlichen Dachpfannen und eignen sich als Bedachung für größere und kleinere Dächer im Gewerbebau, sowie für Ferienwohnungen, Schuppen, Carports usw. Pfannenbleche können ab 7° Dachneigung eingesetzt werden.
Polyester bietet unter normalen Bedingungen einen guten Korrosionschutz und schützt vor Witterungseinflüssen. Oberfläche glatt und leicht glänzend.
Auf diese 1. Wahl Weckman Pfannenbleche made in Germany gewährt der Hersteller 5 Jahre Garantie auf Durchrostung.
1 Platte = 1140 mm, jede folgende Platte + 1060 mm
Beispiel:
1 Platte = 1140 mm
2 Platten = 2200 mm
3 Platten = 3260 mm
usw.
Zwischenmaße durch bauseitigem Sägen zu erreichen.
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
| Ausführung | Dachplatte |
| Qualität | 1. Wahl |
| Profil | Pfanne |
| Profilhöhe | 47 mm |
| Plattenbreite | 1140 mm |
| Nutzbreite | 1060 mm |
| Länge | 450 mm - 7100 mm |
| Pfannenlänge | 350 mm |
| Gewicht (ca.) | 5,30 kg/m² |
| Material | Stahl |
| DIN | EN 1090 |
| Verzinkung | 275 g/m² |
| Stärke | 0,50 mm |
| Beschichtung | 25 µm Polyester |
| Struktur | Glatt, leicht glänzend |
| Farbe | Anthrazitgrau (RAL 7016) |
| Anti-Tropf Vlies | Ohne |
| Rückseite | Lichtgrau (RAL 7035) |
| Brandklasse | A1 |
| Einsatzbereich | Normale atmosphärische Bedingungen |
| Garantie | 5 Jahre Durchrostung |
| Garantie | 5 Jahre |
| Dachneigung | min. 7° (12,22 cm/m) |
| Unterstützungsabstand | 35 cm |
| Verlegerichtung | L-R |
| Montagebedarf | Tiefsicke: ca. 8 Schrauben p/m² | Überlappungen: ca. 3 Schrauben p/m² | Unverbindliche Richtwerte! |
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
Unsere im Werk auf Maß geschnittenen Profilbleche benötigen keine zusätzliche Versiegelung der Schnittkanten. Werden Längs- oder Breitenschnitte bauseitig durchgeführt, empfehlen wir die Nachbehandlung der Schnittkanten mit Reparaturfarbe.
Um die Verzinkung der Profilbleche an den Schnittkanten nicht zu beschädigen, sollten Sie zum Zuschneiden Geräte verwenden, die keine Hitze entwickeln. Elektroknabber, Stichsäge, Elektroblechschere oder Handblechescheren sind hier empfohlen. Alu-Bleche können auch mit einem Winkelschleifer mit spezieller Trennscheibe zugeschnitten werden.
Achtung: Bestimmte Plattenlängen können ungünstig auskommen und zu Problemen bei der Verlegung führen. Wir empfehlen keine ungünstigen Plattenlängen zu bestellen. Siehe Tabelle
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
Sollten Sie ein Dach mit versetzter Trauflinie haben, dann müssen die Pfannenbleche in bestimmte Längen produziert werden, damit der Anschluss der beiden Dachhälften garantiert ist. Benutzen Sie hierfür am Besten unseren Dach & Wand Planer oder schauen in unsere Montageanleitung.
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
Die Befestigung erfolgt mit Schrauben in der Tiefsicke. Überlappungen werden auf der Hochsicke befestigt.
Vor allem für größere Objekte empfehlen wir die Berechnung von Lasten durch Schnee und Wind entsprechend der geltenden Wind- und Schneelastzonen von einem fachlich qualifizierten Bauplaner durchführen zu lassen. Anhand der statischen Berechnung kann dieser das richtige Profil und Blechstärke sowie die Größe und Anzahl der Befestigungmittel bestimmen.
Achtung: Bitte achten Sie darauf, dass Säge- und Bohrspäne sofort nach der Montage sorgfältig entfernt werden!
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
 |
Befestigung in der Tiefsicke mit Schrauben. Bedarf pro m²* 8 x Schrauben |
 |
Überlappungen: Befestigung in der Hochsicke mit Überlappungsschrauben. Bedarf pro m²* 3 x Überlappungsschrauben |
* Keine Haftung: Bitte beachten Sie, dass je nach Windlast- oder Schneezone die Angaben abweichen können. Genaue Angaben kann Ihnen Ihr Statiker machen.
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
Alle hier genannten Empfehlungen entsprechen dem derzeitigen Stand der Entwicklung. Die richtige und technisch einwandfreie Anwendung der Produkte sowie die Beachtung der gültigen Unfallverhütungsvorschriften und während der Montage unterliegen nicht unserer Kontrolle. Erkennbare Beschädigungen- oder Materialfehler müssen vor der Bearbeitung bzw. Verlegung unverzüglich dem Lieferanten gemeldet werden. Eine Reklamation solcher Mängel ist nach der Montage nicht mehr möglich.
Güten und Maße bestimmen sich nach den DIN- und EN-Normen bzw. Werkstoffblättern; mangels solcher gilt der Handelsbrauch. Bezugnahmen auf Normen, Werkstoffblätter oder Werks-Prüfbescheinigungen sind keine Zusicherung von Eigenschaften und Garantien, ebenso wenig Konformitätserklärungen, Herstellererklärungen und entsprechende Kennzeichnungen wie CE und GS. Ob eine Zulässigkeit, ausreichende Tragfähigkeit und/oder Eignung der Ware für den geplanten Einsatz des Käufers vorliegt, unterliegt nicht der Kontrolle des Verkäufers. Benötigt oder wünscht der Käufer, z.B. aufgrund behördlicher Auflagen, für Waren mit beschränktem Nachweis oder für Waren für die es weder technische Baubestimmungen noch allgemein anerkannte Regeln der Technik gibt, Prüfzeugnisse, prüffähige statische Berechnungen, Zustimmungen im Einzelfall und/oder Änderungen an der Ware, so gehen diese Kosten zu Lasten des Käufers.
 |
Garantie |
|
Belastungstabellen (Nicht für Aktionsbleche, 2. Wahl und Sonderposten!) |
|
Ungünstige Längen |
|
Schalltest bei Regen ohne Dämmung |
|
Schalltest bei Regen mit Dämmung |
|
Produktdatenblatt |
