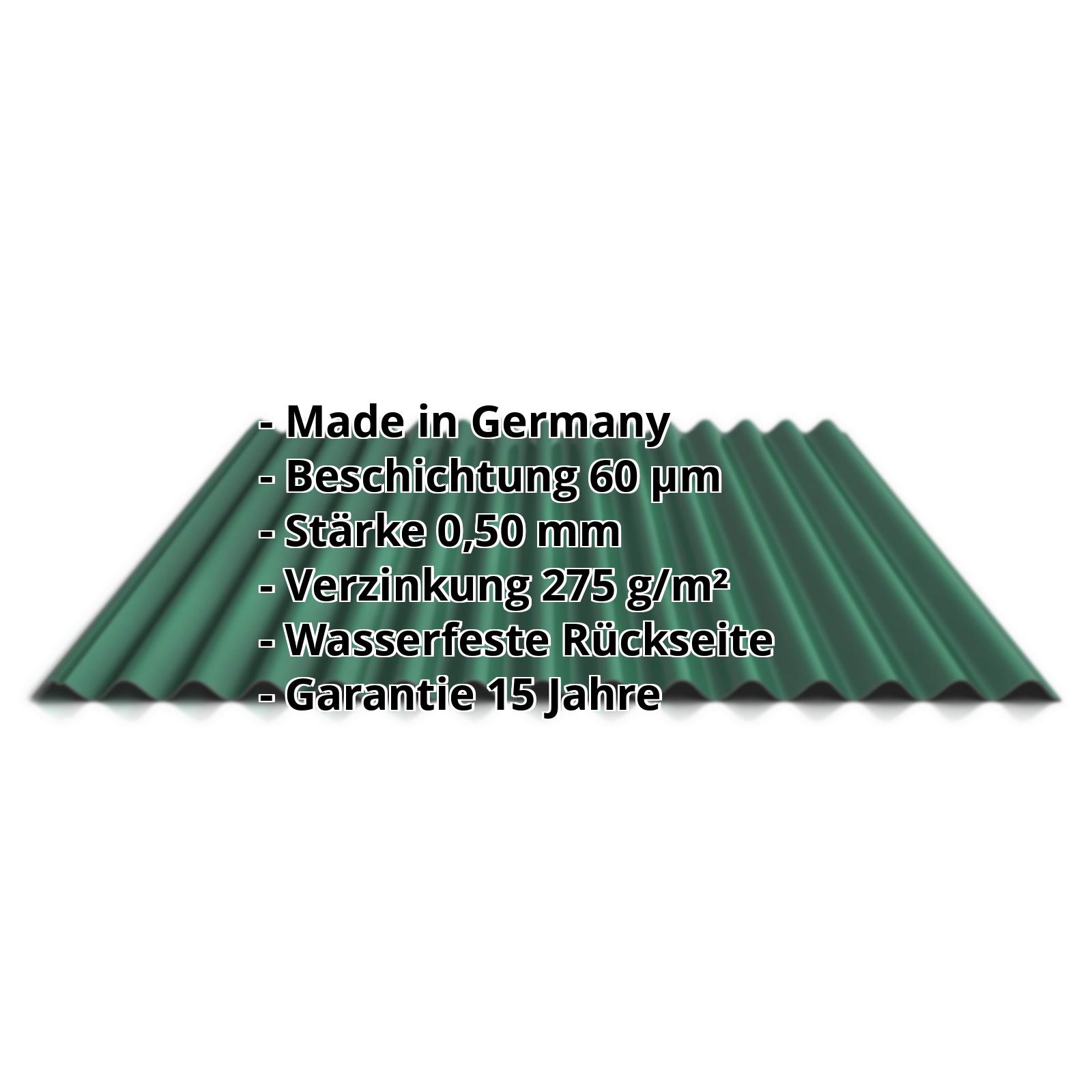

Das Sinus Wellprofil PS18/1064CR aus Stahl hat eine Höhe von 18 mm, eine Nutzbreite von 1064 mm, eine Stärke von 0,50 mm und wiegt ca. 4,95 kg/m². Diese Wellprofilbleche werden auf Maß bis 8 m produziert.
Das Dachblech (auch als Wellplatte 18/76 oder Sinusprofil bezeichnet) kann auch als Wandblech eingesetzt werden. Dieses Welldachblech hat zum Schutz vor Wasser eine Rille im Längsstoß (Antikapillarrille). Wellplatten eignen sich als Bedachung für größere und kleinere Dächer im Gewerbebau, sowie für Ferienwohnungen, Schuppen, Carports usw.
TTHD bietet unter normalen Bedingungen einen sehr guten Korrosionschutz und UV Beständigkeit und schützt vor Witterungseinflüssen. Oberfläche etwas genarbt und leicht glänzend.
Auf diese 1. Wahl Weckman Wellbleche made in Germany gewährt der Hersteller 15 Jahre Garantie auf Durchrostung und Beschichtung.
1 Platte = 1120 mm, jede folgende Platte + 1064 mm
Beispiel:
1 Platte = 1120 mm
2 Platten = 2184 mm
3 Platten = 3248 mm
usw.
Zwischenmaße durch bauseitigem Sägen zu erreichen.
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
| Ausführung | Dachplatte |
| Qualität | 1. Wahl |
| Profil | Welle |
| Profilhöhe | 18 mm |
| Plattenbreite | 1120 mm |
| Nutzbreite | 1064 mm |
| Länge | 150 mm - 8000 mm |
| Gewicht (ca.) | 4,95 kg/m² |
| Material | Stahl |
| DIN | EN 1090 |
| Verzinkung | 275 g/m² |
| Stärke | 0,50 mm |
| Beschichtung | 60 µm TTHD |
| Struktur | Glatt, genarbt |
| Farbe | Moosgrün (RAL 6005) |
| Anti-Tropf Vlies | Ohne |
| Rückseite | Lichtgrau (RAL 7035) |
| Brandklasse | A1 |
| Einsatzbereich | Auch industriellen und maritime atmosphärische Bedingungen |
| Garantie | 15 Jahre Durchrostung und Beschichtung |
| Garantie | 15 Jahre |
| Dachneigung | Unter 10° Dichtungsband benutzen |
| Unterstützungsabstand | 1,00 m (Belastung 100 kg/m² und L/150 - siehe Belastungstabelle) |
| Verlegerichtung | L-R / R-L möglich |
| Montagebedarf | Tiefsicke: ca. 6 Schrauben p/m² | Hochsicke: ca. 6 Schrauben und Kalotten p/m² | Überlappungen: ca. 3 Schrauben p/m² | Unverbindliche Richtwerte! |
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
Unsere im Werk auf Maß geschnittenen Profilbleche benötigen keine zusätzliche Versiegelung der Schnittkanten. Werden Längs- oder Breitenschnitte bauseitig durchgeführt, empfehlen wir die Nachbehandlung der Schnittkanten mit Reparaturfarbe.
Um die Verzinkung der Profilbleche an den Schnittkanten nicht zu beschädigen, sollten Sie zum Zuschneiden Geräte verwenden, die keine Hitze entwickeln. Elektroknabber, Stichsäge, Elektroblechschere oder Handblechescheren sind hier empfohlen. Alu-Bleche können auch mit einem Winkelschleifer mit spezieller Trennscheibe zugeschnitten werden.
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
Die Befestigung kann mit Kalotten auf der Hochsicke oder mit kürzeren Schrauben in der Tiefsicke erfolgen. Wir empfehlen die Befestigung auf der Hochsicke. In der Praxis, vor allem bei kleineren Dächern, wird aus kostentechnischer Sicht häufig die Befestigung in der Tiefsicke praktiziert.
Vor allem für größere Objekte empfehlen wir die Berechnung von Lasten durch Schnee und Wind entsprechend der geltenden Wind- und Schneelastzonen von einem fachlich qualifizierten Bauplaner durchführen zu lassen. Anhand der statischen Berechnung kann dieser das richtige Profil und Blechstärke sowie die Größe und Anzahl der Befestigungmittel bestimmen.
Achtung: Bitte achten Sie darauf, dass Säge- und Bohrspäne sofort nach der Montage sorgfältig entfernt werden!
Nähere Informationen finden Sie in der Montageanleitung unter “Downloads”.
 |
Empfohlen: Befestigung auf der Hochsicke mit Kalotten und Schrauben. Bedarf pro m²* 6 x Kalotten 6 x Schrauben |
 |
Optional: Befestigung in der Tiefsicke mit Schrauben. Bedarf pro m²* 6 x Schrauben |
 |
Überlappungen: Befestigung in der Hochsicke mit Überlappungsschrauben. Bedarf pro m²* 3 x Überlappungsschrauben |
* Keine Haftung: Bitte beachten Sie, dass je nach Windlast- oder Schneezone die Angaben abweichen können. Genaue Angaben kann Ihnen Ihr Statiker machen.
Viele Fragen und Antworten finden Sie in unserem FAQ-Bereich.
Alle hier genannten Empfehlungen entsprechen dem derzeitigen Stand der Entwicklung. Die richtige und technisch einwandfreie Anwendung der Produkte sowie die Beachtung der gültigen Unfallverhütungsvorschriften und während der Montage unterliegen nicht unserer Kontrolle. Erkennbare Beschädigungen- oder Materialfehler müssen vor der Bearbeitung bzw. Verlegung unverzüglich dem Lieferanten gemeldet werden. Eine Reklamation solcher Mängel ist nach der Montage nicht mehr möglich.
Güten und Maße bestimmen sich nach den DIN- und EN-Normen bzw. Werkstoffblättern; mangels solcher gilt der Handelsbrauch. Bezugnahmen auf Normen, Werkstoffblätter oder Werks-Prüfbescheinigungen sind keine Zusicherung von Eigenschaften und Garantien, ebenso wenig Konformitätserklärungen, Herstellererklärungen und entsprechende Kennzeichnungen wie CE und GS. Ob eine Zulässigkeit, ausreichende Tragfähigkeit und/oder Eignung der Ware für den geplanten Einsatz des Käufers vorliegt, unterliegt nicht der Kontrolle des Verkäufers. Benötigt oder wünscht der Käufer, z.B. aufgrund behördlicher Auflagen, für Waren mit beschränktem Nachweis oder für Waren für die es weder technische Baubestimmungen noch allgemein anerkannte Regeln der Technik gibt, Prüfzeugnisse, prüffähige statische Berechnungen, Zustimmungen im Einzelfall und/oder Änderungen an der Ware, so gehen diese Kosten zu Lasten des Käufers.
 |
Hilfestellung Schraubenbedarf |
|
Profilbleche Komplett |
|
Allgemeine Verlegeanleitung |
|
Die richtige Be- und Entlüftung |
|
Anti-Tropf Schutz |
|
Zubehörteile |
|
Durchführungsmanschetten |
|
Garantie |
|
Belastungstabellen (Nicht für Aktionsbleche, 2. Wahl und Sonderposten!) |
|
Produktdatenblatt |
