Hochprofile & Tragschalen: Profile, Statik & Unterkonstruktion im technischen Überblick

Hochprofile sind tragende Profilbleche für den industriellen Hallenbau – sie kombinieren extrem große Stützweiten mit wirtschaftlicher Verarbeitung. Wann sich der Aufpreis lohnt, klärt der Blog Hochprofile einsetzen – wann lohnen sich große Profilhöhen?:

• Logistik- und Produktionshallen: Großflächige Dächer mit minimalem Pfettenaufwand – Binderabstände von 4–8 m möglich.
• Tragschalen im Warmdach: Als statisch tragende Unterschale für Dampfsperre, Dämmung und Dachhaut – siehe Bauprojekt Hallenbau.
• Landwirtschaft: Lager-, Maschinen- und Futterhallen mit hohen Schneelasten – auch in Schneelastzonen 3+ ausreichend tragfähig.
• Industrie-Fassade: Hochprofile als Wandverkleidung für moderne Fabrikgebäude und große Fassadenflächen.

Die Profilgeometrie bestimmt das Trägheitsmoment und damit die zulässige Spannweite zwischen zwei Bindern. Bauphysikalisch gilt: Je höher die Sicke und je größer die Materialstärke, desto steifer das Bauteil gegen Durchbiegung. In unserem Sortiment führen wir zwei Hochprofile, die sich in Profilhöhe und Deckbreite klar unterscheiden.

Die exakten zulässigen Spannweiten je Materialstärke und Schneelastzone entnehmen Sie unseren Belastungstabellen. Wie Sie diese richtig lesen, erklärt der Ratgeber Profilblech-Statik berechnen.

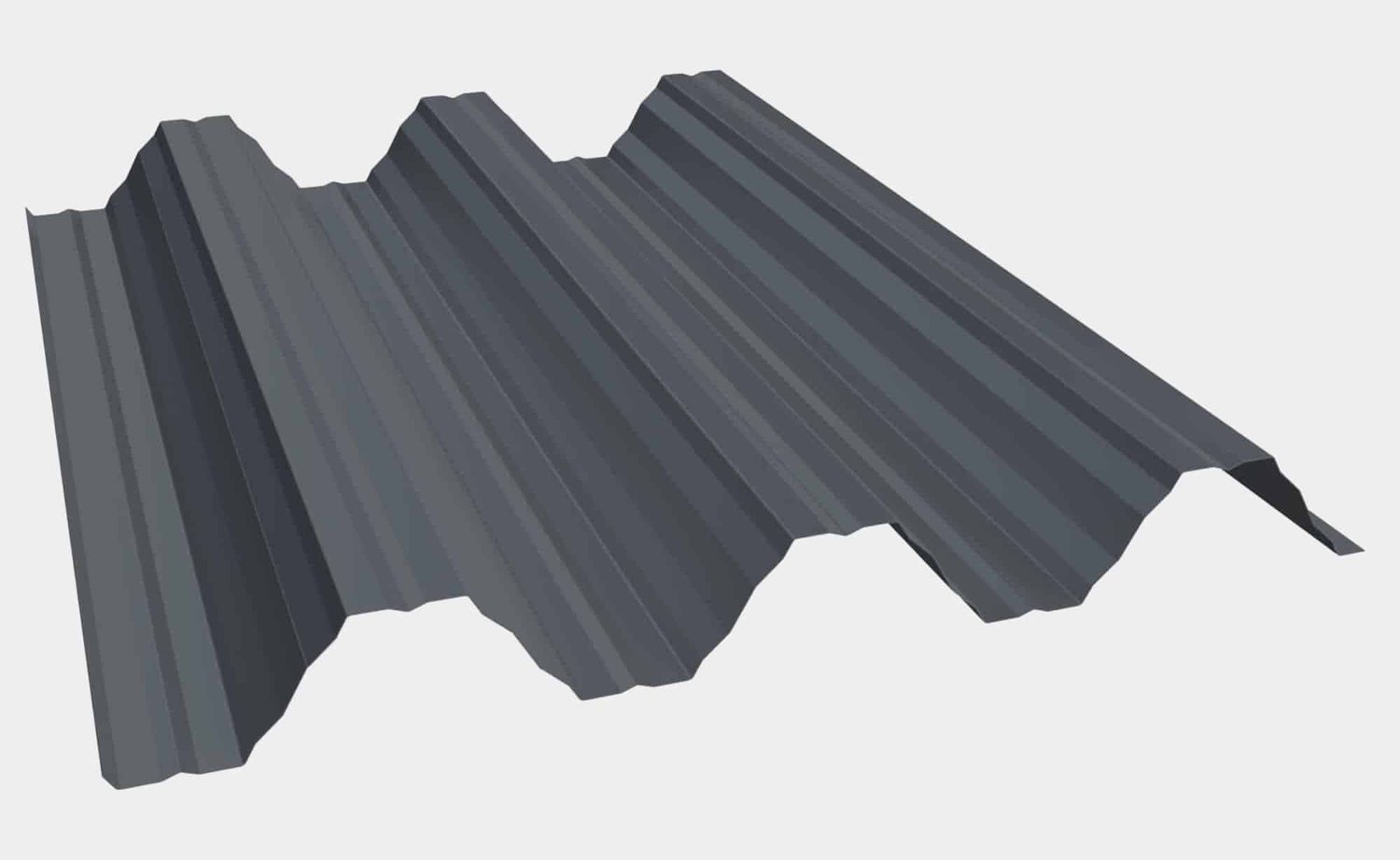

Technisch sind Hochprofile besonders hohe Trapezbleche. Die Grenze wird in der Praxis bei ca. 85 mm Profilhöhe gezogen – darüber spricht man von Hochprofilen oder Tragschalen. Im direkten Vergleich zum tragstarken Trapezblech 35/45 mm zeigen sich die Stärken:

Grundregel: Je weiter Ihre Binder- oder Pfettenachse und je höher die Schneelast, desto eher ist ein Hochprofil die wirtschaftlichere Wahl. Für kleinere Projekte wie Carport, Geräteschuppen oder ein Wohnhaus-Dach ist dagegen ein Trapezblech die richtige Lösung. Lesehilfe für die Belastungstabelle im Blog: Belastungstabelle richtig lesen.

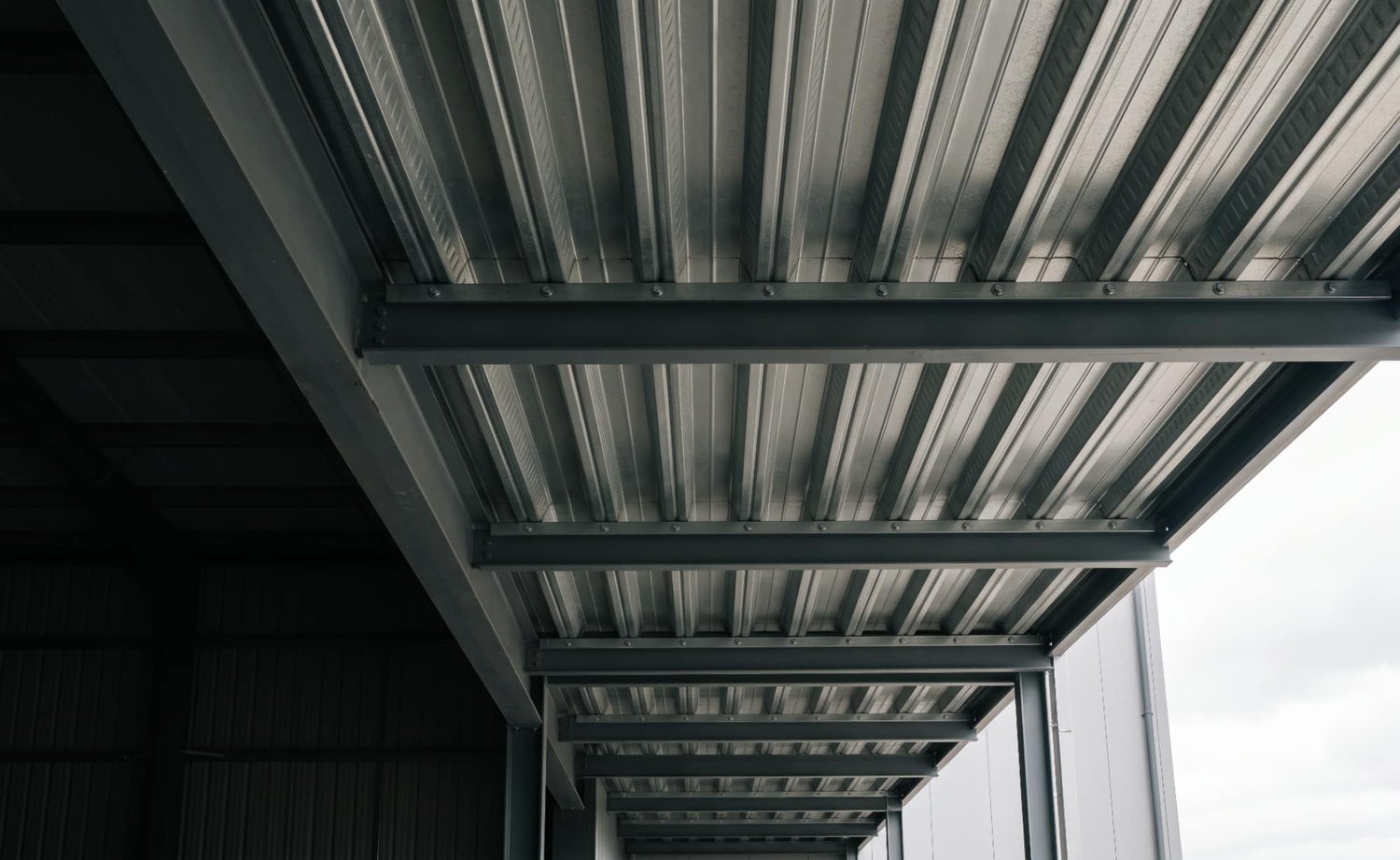

Im Hallenbau werden Hochprofile nahezu ausschließlich auf einer Binderlage verlegt. Art, Werkstoff und Abstand der Binder bestimmen gemeinsam mit der Profilhöhe und Materialstärke, wie groß die zulässige Spannweite ausfällt.

• Stahlbinder / Stahlpfetten: Der Standard im gewerblichen Hallenbau. Verschraubung mit zugelassenen Bohrschrauben für Stahl in der Tiefsicke.
• Holz-/Leimbinder: In der Landwirtschaft und im Holzbau verbreitet. Hier werden spezielle Holzschrauben mit Dichtscheibe eingesetzt.
• Mindestauflagerbreite: Die Profile benötigen eine Mindest-Auflagerbreite an End- und Zwischenauflagern, damit die Profilstege nicht einknicken. Die exakten Werte stehen im jeweiligen Datenblatt.
• Durchlaufträger-Wirkung: Verlegen Sie die Tafeln möglichst über zwei oder drei Binderfelder. Die Durchlaufträgerwirkung erhöht die zulässige Last deutlich gegenüber einer Einfeld-Verlegung.
• Dachneigung & Längsstoß: Ab ca. 3° Dachneigung verlegbar. Bei flacheren Dächern oder bei Längsstößen zwingend zusätzliches Dichtungsband einsetzen.

Einen ausführlichen Ratgeber zur statischen Auslegung finden Sie im Beitrag Profilblech-Statik richtig berechnen.

Für eine professionelle Umsetzung stellen wir Ihnen alle Planungsunterlagen zur Verfügung:

• Statik: Laden Sie die Datenblätter & Belastungstabellen für T92P und TP104 für die Vorplanung herunter.
• Montage: Unsere bebilderten Montageanleitungen führen Sie Schritt für Schritt durch die Verlegung.
• Konfiguration: Nutzen Sie den Dach- und Wand-Planer für eine exakte Materialliste inklusive Zubehör.
• Projektberatung: Für komplexe Bauvorhaben helfen wir über die Projektseite Hallenbau oder direkt im Kontakt weiter.
• Video-Ratgeber: Hinweis und Erklärvideos zu allen Produkten in unserer Video-Galerie.

T92P und TP104 für weite Spannweiten in Halle, Gewerbe und Landwirtschaft. Materialstärke nach Schneelastzone und Pfettenabstand wählen – ab 1,80 m Pfettenabstand zwingend Hochprofil statt Standard-Trapez.
